صمام فراشة معدني ثلاثي الأوفست إلى معدني

◆ مواصفات واجهة برمجة التطبيقات

كما نعلم جميعًا، أصبح API609 في الواقع المعيار الدولي للصمامات المستخدمة في خطوط الأنابيب الصناعية المهمة. لقد تم تصميم وتصنيع Xinluoke بالتوافق الصارم مع أحدث إصدار من مواصفات API609. والأكثر قيمة هو أن التصميم الأساسي لصمام الفراشة Xinluoke لا يقتصر على مواصفات API. يمكن أن تتوافق مع BS5155، ANSI B 16.34، ASME SEC VIII وغيرها من المواصفات الرئيسية. وهذا يضمن أن صمام الفراشة Xinluoke يمكن استخدامه في جميع المجالات الصناعية. مفيد.

◆ تصميم الختم ثنائي الاتجاه

يحقق صمام الفراشة المعدني ثلاثي الأطوار المحكم الغلق إحكامًا ثنائي الاتجاه، ويمكنه تحمل الضغط في كلا الاتجاهين، ولا يحدث أي تسرب داخلي عندما يكون الضغط إيجابيًا أو عكسيًا.

◆ هيكل أمان مزدوج

بالتوافق الصارم مع مواصفات API609، من أجل منع تشوه لوحة الفراشة الناتج عن تأثير ضغط السائل ودرجة الحرارة، وخلع ساق الصمام، وانسداد سطح الختم، يتم تثبيت حلقتي دفع مستقلتين في الجزء العلوي والسفلي. الجوانب السفلية للوحة الفراشة. ضمان التشغيل الطبيعي للصمام تحت أي ظروف عمل؛

في الوقت نفسه، من أجل منع وقوع حوادث غير متوقعة ناجمة عن تلف ساق الصمام لأسباب غير معروفة، تم تصميم آليتين مستقلتين لمنع تطاير ساق الصمام داخل وخارج الطرف السفلي للصمام، مما يضمن أيضًا الضغط مستوى صمام الفراشة من الجانب. تحقيق ما يصل إلى 2500 جنيه.

◆ لا يوجد تصميم للمنطقة الميتة

في عملية التصميم، تم إيلاء اهتمام خاص لقضايا التطبيق في مجال التحكم، وتم استخدام مبدأ الختم الخاص بصمام الفراشة اللامركزي الثلاثي بشكل كامل لتحقيق تصميم زاوية مفتوحة بدون منطقة ميتة، وبالتالي القضاء على ظاهرة قفزة الفتح الشائعة عند الفتح الصمامات العادية. يزيل عدم القدرة على ضبط الصمام بسبب عوامل مختلفة غير مستقرة مثل الاحتكاك في نطاق الفتح المنخفض للصمام، أي القضاء على المنطقة الميتة (النطاق غير المستشعر)، مما يعني أن صمام الفراشة Xinluoke يمكن أن يبدأ تقريبًا من { {1}} الافتتاح. التحكم في المنطقة حتى 90 درجة من الفتح. نسبة التحكم العادية هي أكثر من مرتين من صمامات الفراشة العادية، وأعلى نسبة تحكم يمكن أن تصل إلى 100:1. وهذا يخلق ظروفًا جيدة لاستخدام صمام الفراشة Xinluoke كصمام تحكم، خاصة عندما يكون القطر كبيرًا، وتكلفة صمام الإغلاق مرتفعة للغاية، ولا يمكن لصمام الإغلاق تحقيق تسرب صفر. يجب أن يتم إيقاف تشغيله في الظروف التي تتطلب إيقاف التشغيل في حالات الطوارئ. يتم تركيب صمام الإغلاق على جانب الصمام، ويدمج صمام الفراشة Xinluoke التحكم والإغلاق، كما أن توفير الطاقة الخاص به مثير للإعجاب للغاية.

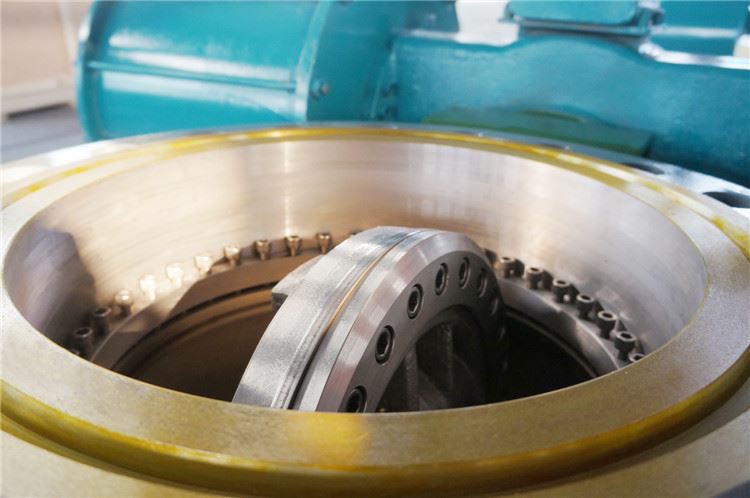

◆ هيكل مقعد الصمام

يوجد هيكلان لتركيب مقعد الصمام لصمامات الفراشة اللامركزية الثلاثية. معظمها عبارة عن صفائح من الفولاذ المقاوم للصدأ وألواح من الجرافيت يتم تثبيتها على لوحة الفراشة. يتآكل سطح الختم بسهولة بسبب السوائل، وعمر خدمة مقعد الصمام قصير جدًا. لكن صمام الفراشة Xinluoke يعتمد هيكل مقعد الصمام المصنوع من سبائك الصلب بالكامل. مزاياها هي مقاومة التآكل، مقاومة التآكل، مقاومة درجات الحرارة والضغط العالية، وعمر الخدمة الطويل، وهو أمر لا يمكن تصوره لصمامات الفراشة اللامركزية المزدوجة أو صمامات الفراشة اللامركزية الثلاثية الأخرى.

◆ زوج ختم قابل للاستبدال

زوج الختم لصمام الفراشة Xinluoke فريد من نوعه. نظرًا لأن سطح الختم للوحة الفراشة ولوحة الفراشة مستقلان، فإن مقعد الصمام وجسم الصمام مستقلان أيضًا، لذلك يمكن استبدال سطح الختم للوحة الفراشة ومقعد الصمام في نفس الوقت، وهذا يعني ، عندما تكون لوحة الفراشة مختومة. عند تلف السطح أو مقعد الصمام، ليست هناك حاجة للاندفاع لنقله مرة أخرى إلى مصنع التصنيع أو تفكيك الصمام، فقط استبدل سطح ختم لوحة الفراشة ومقعد الصمام. وهذا لا يقلل بشكل كبير من تكاليف الصيانة فحسب، بل يقلل أيضًا بشكل كبير من ساعات العمل والإصلاحات. الشدة والصعوبة.

◆ هيكل ثابت متوازن

بدءًا من شكل وخصائص سطح الختم لصمام الفراشة اللامركزي الثلاثي، فإن زوج الختم لصمام الفراشة Xinluoke يعتمد طريقة تثبيت التوزيع المتوازن، والتي لا تتميز فقط بتحديد موضع دقيق، ولكن أيضًا تجعل كل مسمار يتلقى قوة متوازنة، مما يمنع توزيع الضغط غير المتكافئ. زوج الختم فضفاض ويتسرب.

◆ هيكل حراري جوهري

تدعي العديد من الصمامات أن لديها هيكلًا مقاومًا للحريق، لكن معظمها يستخدم هيكلًا مزدوجًا ناعمًا وصلبًا لتقليل التسرب. في الواقع، يعد هذا أمرًا خطيرًا للغاية لأن الاحتراق غير الكامل للمقعد الناعم المحكم سيؤدي إلى دعم المعدن للمقعد. سيؤدي الإجهاد واختلاف درجات الحرارة والتشوه إلى فشل وظيفة المقاومة للحرارة. ولذلك، تعمل أوروبا والولايات المتحدة تدريجياً على التخلص من هذا النوع من الصمامات المقاومة للحرارة الزائفة. نظرًا لأنه لا يوجد به أي تسرب، فهو لا يتطلب مساعدة من الختم الناعم، وهو عبارة عن هيكل أساسي مقاوم للحريق.

◆ نظام تعبئة الحمل الديناميكي

فيما يتعلق بتسرب الصمام، تقليديًا، غالبًا ما يتركز تسرب مقعد الصمام، أي التسرب الداخلي، وتسرب جزء التعبئة، أي يتم تجاهل التسرب الخارجي. في الواقع، إنها حقيقة لا جدال فيها أنه في المجتمع المعاصر حيث يتم تقدير القضايا البيئية بشكل متزايد، يكون التسرب أكثر ضررًا بكثير من التسرب الداخلي. صمام الفراشة اللامركزي الثلاثي هو صمام من النوع الدوار، وحركة ساقه تدور بمقدار 90 درجة فقط. بالمقارنة مع حركة ساق الصمام لصمامات البوابة والصمامات الكروية، وهي عبارة عن حركات ترددية لولبية متعددة الدورات، فإن درجة التآكل على جزء التعبئة منخفضة جدًا. عمر الخدمة طويل جدًا، ويتم اعتماد التصميم القياسي للحمل الديناميكي لهيكل منع التسرب الخارجي مثل ختم التعبئة، بحيث يمكن ضمان أن يكون أداء الختم القياسي أقل من 100 جزء في المليون عند إجراء اختبار التسرب الخارجي وفقًا لـ مواصفات EPA21. كل هذه المؤشرات تعني أنه يمكن استخدامه في خطوط أنابيب الوسائط السامة والخطرة في مجالات مختلفة مثل الصناعة الكيميائية.

باختصار، صمام الفراشة اللامركزي الثلاثي، باعتباره بلورة لأحدث تقنيات الصمامات، سوف يستفيد من مزايا الصمامات المختلفة ويتجنب عيوب الصمامات المختلفة، وسيحظى بالتأكيد باهتمام متزايد من المستخدمين والمصممين. يمكن أن يصل الحد الأقصى لمستوى الضغط إلى 2500 رطل، ويمكن أن يصل العيار القياسي إلى 48 بوصة، ويمكن مطابقة المشبك، والعروة، والشفة، واللحام التناكبي، والأطوال الهيكلية المختلفة، وما إلى ذلك، وبسبب الاختيار الكبير لمواد صمامات الفراشة، عالية ودرجة الحرارة المنخفضة والأحماض المختلفة والقلويات وغيرها من الوسائط المسببة للتآكل يمكنها أيضًا الاستجابة بحرية. خاصة فيما يتعلق بالقطر الكبير، مع ميزة عدم التسرب، فهو يستبدل باستمرار صمامات البوابة الكبيرة والصمامات الكروية في صمامات الإغلاق. وبالمثل، مع وظيفة التحكم الممتازة، فإن صمام التحكم يقوم باستمرار باستبدال الصمام الحابس الضخم.

◆ التصميم والتصنيع: ANSI16.34، BS 5155، JIS B2071، DIN 3354.

◆ البعد وجهاً لوجه: API 609، ISO 5752، DIN 3202، BS 4504، JIS B2002.

◆ الأطراف ذات الحواف: ANSI B16.5، MSS-SP-44، ISO 7005، BS 4504.

◆ أطراف اللحام التناكبي: ANSI B16.25.

◆ اختبار الضغط: API 598، ISO 5208، BS 5146.

◆ صلابة عالية، مقاومة التآكل، مقاومة التآكل، مقاومة درجات الحرارة العالية

◆ سبائك الصلب HRC30-45 درجة

◆ سبيكة الأقمار الصناعية HRC40-60 درجة

◆ كربيد التنغستن HRC 70 درجة أو أكثر

◆ الجسم والقرص: الفولاذ الكربوني (WCB، LCB)

◆ الفولاذ المقاوم للصدأ (CF8، CF8M، CF3، CF3M) /

◆ دوبلكس الفولاذ المقاوم للصدأ (4A، 5A، 6A) /

◆ سبيكة Hastelloy(N-12MV,CW-12MW,CW-2M) /

◆ سبيكة إنكونيل (CY-40،CW-6MC) /

◆ سبيكة المونيل (M35-1) /

◆ سبائك الألومنيوم والبرونز (C95400، C95500، C95800، AB2C)

◆ الجذع: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / تيتانيوم

◆ ختم القرص: A105+النيترة / A105+STL / F304+ النيتروجين / F304+STL / F316+ النيتروجين / F316+ المحكمة الخاصة بلبنان

◆ مقعد الجسم: A105+Nitriding / A105+STL / F304+ Nitriding / F304+STL / F316+ Nitriding / F316+ المحكمة الخاصة بلبنان
