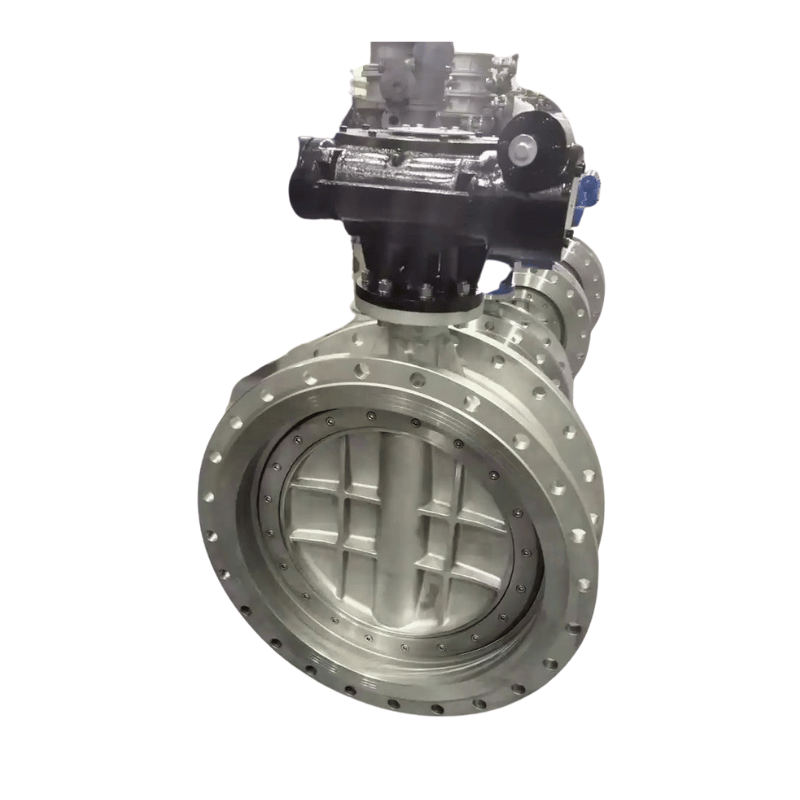

صمام الفراشة المعدني المبطن PFA

مواصفة

وصف

نوع الصمام

صمام الفراشة المعدني المبطن PFA

مادة بطانة

PFA مصبوب بالكامل (pherooroalkoxy alkane)

القرص/المواد الجذعية

17-4 PH الصلب غير القابل للصدأ (PFA مفرط)

مادة الجسم

الحديد الدكتايل

مقعد Energizer

السيليكون / Viton ™

تصنيف الضغط

ما يصل إلى 232 رطل (16 بار لـ DN 50-150) / 150 PSI (10 بار لـ DN 200–600)

نطاق الحجم

NPS 2 "–24" / DN 50–600

نطاق درجة الحرارة

-20 درجة f إلى 320 درجة f / -29 درجة إلى 160 درجة

تصنيف فراغ

ما يصل إلى 0.0002 PSIA / 1.03 × 10⁻² Torr

الامتثال المعايير

API 598 ، ISO 5208 ، API 609 ، MSS SP -67 ، ISO 5211 ، SIL 3 ، ISO 15848-1

أنواع الاتصال

ويفر/العروة ، حافز (ASME/JIS/PN)

التطبيقات

الكيميائية ، أشباه الموصلات ، الكلور ألكالي ، أنظمة RO ، المياه الفائقة ، مياه الصرف الصحي

ميزة

وصف

بطانة PFA كاملة (الجسم والقرص)

يضمن مقاومة كيميائية استثنائية ، ويمنع التلوث ، ويقاوم تخلل .

صفر تسرب الإغلاق

إغلاق ضيقة الفقاعات ثنائية الاتجاه مع انبعاثات صفر بموجب معايير ANSI/API/ISO .

نظام ختم الجذعية الثلاثي

SEAL PFA الأساسي + حماية ثانوية مفرطة + PTFE SEARINE SEAL - يلتقي ISO 15848-1.

التصميم المتوافق مع الفراغ

يضمن قرص PFA المفرط على جوهر المعادن السلامة الهيكلية في ظروف الفراغ العميق .

360 درجة مقعد energizer

ضغط الختم الموحد عبر محيط القرص بأكمله للموثوقية طويلة الأجل .

متانة دورة عالية

بطانة مقاومة المرن مع مقاومة زحف متفوقة وتسلق الجسيمات المنخفضة للخدمات النظيفة .

الختم المحمّل المباشر

التعديل التلقائي للتوسع الحراري وارتداء - يمتد فترات الصيانة .

تبسيط القرص ملف تعريف

تم تحسينه لسعة التدفق العالية مع انخفاض الضغط المنخفض .

تصميم مقعد قابل للاستبدال

سهل الخدمة في نهاية الخط دون إزالة الصمام من خط الأنابيب .

حماية رمح مقاومة للتآكل

التغليف العمود PFA الممتد يلغي ملامسة الوسائط مع مكونات المعادن .
