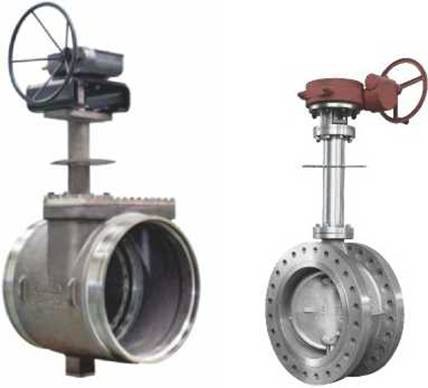

صمام بترففى التبريد

صمام الفراشة المبردة هو صمام مشترك يعمل في متوسط درجة الحرارة المنخفضة. يحل نيولوتوكي مشكلة التمدد الحراري وانكماش الصمام في بيئة منخفضة الحرارة من خلال تحسين العملية وهيكل الختم. وتشمل متوسط درجة الحرارة المنخفضة المشتركة: درجة حرارة الأمونيا المسال -269 درجة مئوية، ودرجة حرارة الهيدروجين -254 درجة مئوية، ودرجة حرارة الهيليوم المسال هو -196 درجة مئوية، ودرجة حرارة الأكسجين السائل هو -183 درجة مئوية، ودرجة حرارة الغاز الطبيعي المسال هو -162 درجة مئوية. هذه وسائل الإعلام إنتاج وسائل الإعلام المبردة السائلة مثل الإيثيلين والأكسجين السائل والهيدروجين السائل والغاز الطبيعي المسال والمنتجات النفطية المسالة وغيرها، ليست فقط قابلة للاشتعال والمتفجرة، ولكن أيضا gasify عندما ترتفع درجة الحرارة، وحجم يوسع مئات المرات أثناء التغويز.

الصمامات المبردة لها ظروف عمل قاسية. معظم وسائل الإعلام العاملة هي مواد قابلة للاشتعال ومتفجرة ونفاذية للغاية. يمكن أن تصل درجة الحرارة العمل الأدنى -269 درجة مئوية، والحد الأقصى لضغط العمل يمكن أن تصل إلى 10MPa. لذلك ، فإن تصميم وتصنيع وفحص الصمامات المبردة تختلف تمامًا عن صمامات الأغراض العامة. لذلك، ونحن نعتمد منخفضة درجة الحرارة مقاومة هيكل المعدن إلى المعدن، متعددة غريب الأطوار تصميم براءة اختراع الاحتكاك، ممتازة اختبار درجة الحرارة المنخفضة، وتكنولوجيا ممتازة لجعل الأختام توسيع وانكماش موحد لضمان درجة الحرارة وخدمة الحياة من صمام.

عموما، وفقا لظروف التشغيل للصمامات المبردة، يتم طرح المتطلبات التالية لأعمال التصميم:

1) صمام ومكوناته يجب أن يكون لها القدرة على العمل لفترة طويلة تحت متوسطة درجة الحرارة المنخفضة ودرجة الحرارة المحيطة (عادة 10 سنوات أو 35000 ~ 50000 دورات)؛

2) بالمقارنة مع متوسطة درجة الحرارة المنخفضة، وينبغي أن صمام لا تصبح مصدرا كبيرا للحرارة. وذلك لأن تدفق الحرارة سوف يقلل من الكفاءة الحرارية، والكثير من تدفق الحرارة قد تبخر أيضا متوسطة درجة الحرارة المنخفضة داخل الصمام، مما تسبب في ارتفاع الضغط غير طبيعي وتسبب خطرا؛

3) وينبغي أن متوسطة درجة الحرارة المنخفضة لا يكون لها تأثير ضار على أداء العملية من عجلة اليد وأداء ختم التعبئة؛

4) هيكل الجمعية صمام مباشرة في اتصال مع المتوسطة المبردة ينبغي أن تلبي ذات الصلة واقية من الانفجار والمتطلبات المضادة للحريق؛

5) لا يمكن أن يتم مشحم الجمعية صمام العمل في درجة حرارة منخفضة، لذلك يجب اتخاذ تدابير لمنع أجزاء الاحتكاك من خدش.

ميزة التصميم+

1. انخفاض درجة الحرارة علاج الجسم صمام وجميع أجزاء: يمكن أن تحمل تماما التوسع والانكماش الناجمة عن التغيرات في درجة الحرارة. وعلاوة على ذلك، فإن هيكل مقعد صمام لا تكون مشوهة بشكل دائم بسبب التغيرات في درجة الحرارة.

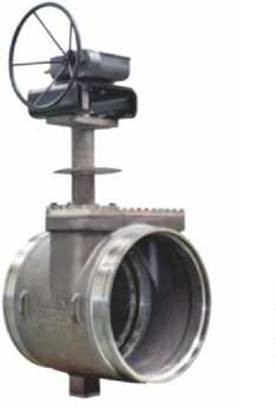

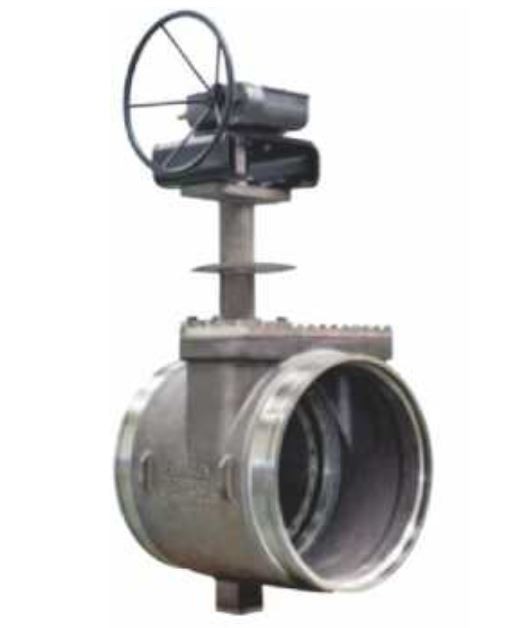

2. اعتماد هيكل غطاء محرك السيارة طويل العنق: يتم تحديد طول الرقبة من غطاء صمام وفقا لBS 6364 أو MSS SP-134؛ تم التحقق من هذا الأسلوب بواسطة تحليل العنصر المحدود وفقاً للاختبارات أو متطلبات المستخدم.

إطالة الرقبة. الغرض منه هو حماية مربع حشو. لأن ضيق مربع حشو هو واحد من مفاتيح الصمامات المبردة. إذا كان هناك تسرب في هذا المجال، فإنه سوف يقلل من تأثير التبريد ويسبب الغاز المسال لتبخير. وذلك لأن درجة الحرارة تنخفض في درجات حرارة منخفضة، ومرونة التعبئة يختفي تدريجيا، وأداء المضادة للتسرب ينخفض. بسبب تسلل الوسيط ، والتعبئة وتجميد الصمام ، مما يؤثر على التشغيل الطبيعي لربع الصمام ، ويتحرك جذع الصمام لأعلى ولون. التعبئة هي خدش، مما تسبب في تسرب خطير. لذلك، يجب أن صمام التبريد اعتماد هيكل غطاء صمام طويل العنق. وبالإضافة إلى ذلك، هيكل الرقبة طويلة هي أيضا مريحة لريح المواد العازلة الباردة لمنع تلف الطاقة الباردة

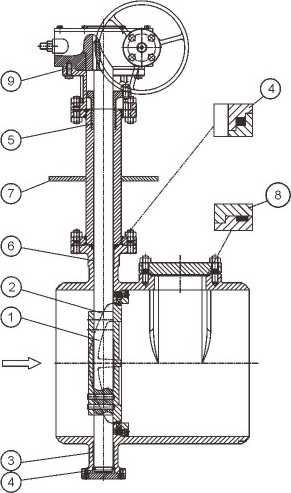

3. يتم تحديد طول الرقبة L من غطاء صمام الرقبة الطويل (انظر الشكل 1) وفقا لعوامل مثل الموصلية الحرارية للمادة، ومنطقة الموصلية الحرارية ومعامل تبديد الحرارة السطحية. في الوقت نفسه، فإنه يلبي الحاجة إلى سمك العزل البارد. ويمكن الحصول على طول الرقبة عن طريق طريقة الاختبار. الجدول 1 هو طول الرقبة من غطاء صمام الرقبة طويلة مصممة في الاعتبار درجة حرارة صمام التبريد القياسية التشغيل وسمك المواد العازلة الباردة.

4. مع تصميم فتحة، وتفكيك سريع وتجميع مقعد صمام والقرص ختم الجمعية للصيانة عبر الإنترنت، يمكن تفكيك صمام فراشة نيولوتوكي وإعادة تجميعها دون أدوات خاصة.

5. سوف مقعد صمام قابل لللتبديل وتصميم خاتم ختم لا يسبب الجهاز كله لتقرير الرسوم بسبب ارتداء الختم وخفض تكلفة الاستخدام؛

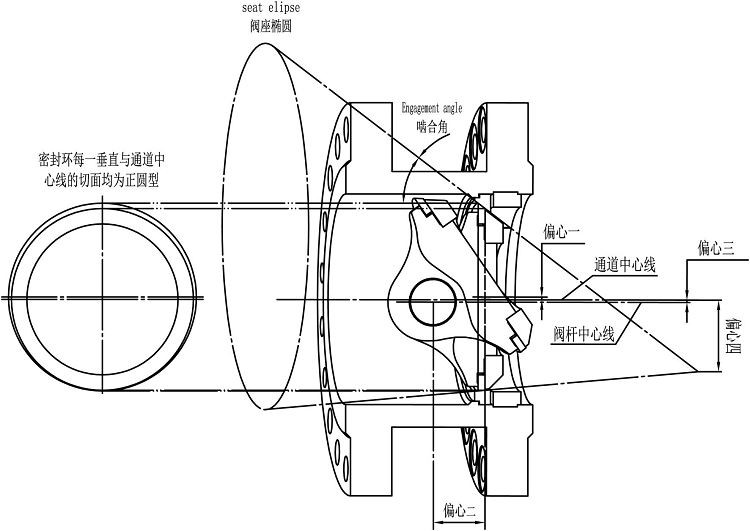

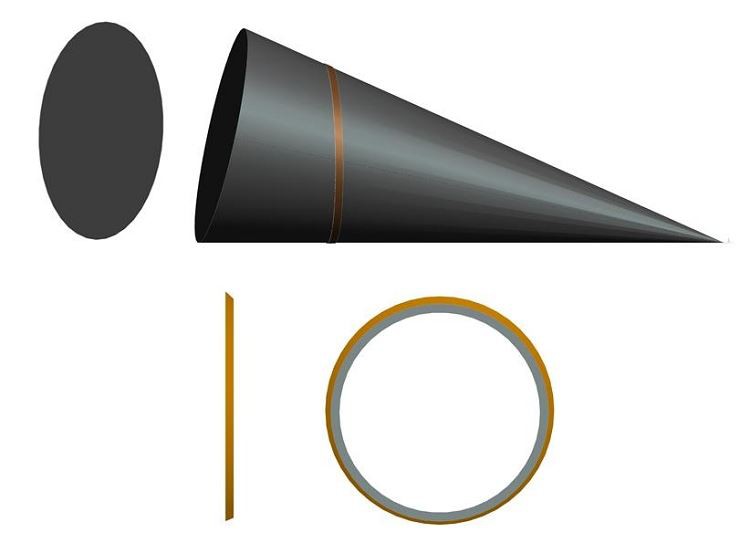

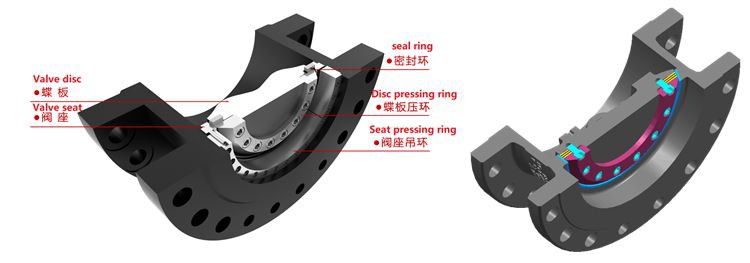

6. مقعد صمام وختم حلقة اعتماد هيكل الاحتكاك متعددة غريب الأطوار وSTL ختم السطح: تصميم متعدد غريب الأطوار يجعل التمدد الحراري والانكماش البارد من خاتم الختم أكثر اتساقا، والختم هو أكثر استقرارا، والحياة أطول. الجزء الختامي من صمام التبريد يعتمد STL ختم السطح. هيكل الختم الناعم مناسب فقط للصمامات المبردة التي تكون درجة حرارتها أعلى من -70 درجة مئوية بسبب معامل التوسع الكبير لـ PTFE والهشاشة في درجة حرارة منخفضة. يمكن استخدام البولي تريبورو الإيثيلين للصمامات المبردة في -162 درجة مئوية.

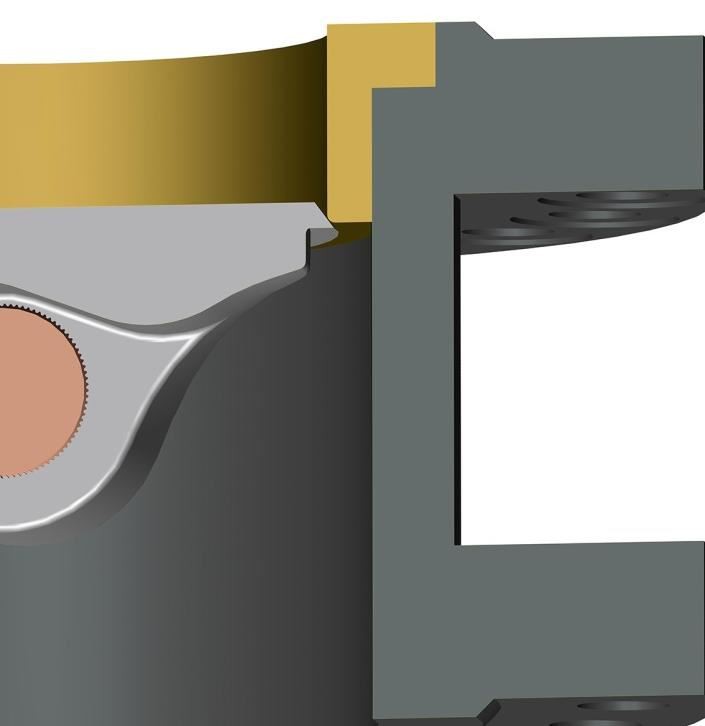

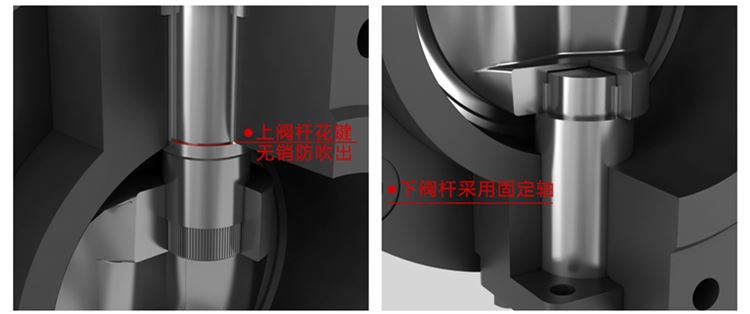

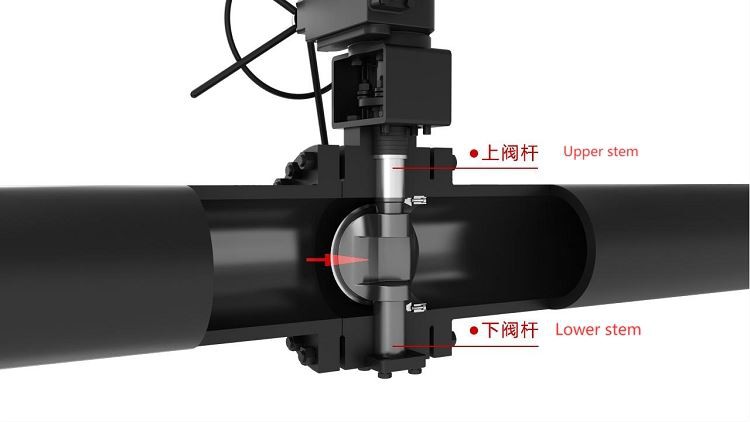

7. أعلى هيكل مقعد الختم، وspline الجذعية العلوي دون دبوس المضادة للنفخ خارج هيكل، وتصميم الجذعية صمام مزدوج يحل مشكلة التوسع غير متناسقة من الجذعية صمام، لوحة فراشة، والجسم صمام بسبب التمدد الحراري والانكماش. الجذعية صمام أقل يعتمد رمح ثابت لصلابة أفضل، والتي يمكن أن تختصر موقف اتصال الجذعية صمام إدراجها في لوحة فراشة، وجعل قناة تدفق المقاومة أصغر

8. لوحة صمام لديه مقاومة تدفق صغيرة، والحد من استهلاك الطاقة

9. اختيار المواد من السحابات

عندما تكون درجة الحرارة أعلى من -100 درجة مئوية ، يجب أن تكون مادة الترباس ني ، Cr-Mo وغيرها من سبائك الصلب ، والتي يجب أن يتم التعامل معها حراريًا بشكل صحيح لتحسين قوة الشد ومنع لدغة الخيط. من أجل منع الجوز والترباس من الاستيلاء، يتم عموما الجوز من الصلب مو أو ني الصلب، ويتم المغلفة سطح الخيط مع الموليبدينوم بالتكميليد.

10. اختيار الحشيات ومواد التعبئة للصمامات المبردة

مع انخفاض درجة الحرارة ، ينكمش الفلوربلاستيك بشكل كبير ، مما يقلل من أداء الختم ويسبب التسرب بسهولة. لا يمكن حشو الأسبستوس تجنب الاختراق والتسرب. يحتوي المطاط على خصائص تورم للغاز الطبيعي ولا يمكن استخدامه في درجات حرارة منخفضة. في تصميم صمامات التبريد، من ناحية، التصميم الهيكلي يضمن أن التعبئة هي قريبة من درجة الحرارة المحيطة. على سبيل المثال، يتم اعتماد هيكل غطاء محرك السيارة طويل الرقبة للحفاظ على مربع حشو بعيدا عن متوسطة درجة الحرارة المنخفضة قدر الإمكان. من ناحية أخرى، والنظر عند اختيار التعبئة خصائص درجة الحرارة المنخفضة من حشو. تستخدم الصمامات المبردة بشكل عام تعبئة الجرافيت المرنة.

الجرافيت المرن هو مادة ختم ممتازة. هذه المواد غير قابلة للنفاذ للغاز والسائل، ولها مرونة 10٪ إلى 15٪ في اتجاه سمك، وختم يمكن أن يتحقق مع انخفاض ضغط تثبيت. ومن التشحيم الذاتي ويمكن استخدامها كصمام التعبئة لمنع التعبئة والصمام من ارتداء. درجة حرارة استخدام الجرافيت المرن هو عموما -200 ~ 870 درجة مئوية.

11. لا يمكن أن يكون مربع التعبئة على اتصال مباشر مع انخفاض درجة الحرارة، ولكن تم تصميمه في الجزء العلوي من غطاء صمام طويل العنق، بحيث يقع مربع حشو بعيدا عن درجة الحرارة المنخفضة ويعمل في بيئة درجة حرارة أعلى 0 درجة مئوية. وبهذه الطريقة، يتم تحسين تأثير الختم من مربع حشو. في حالة التسرب، أو عندما يتصل السائل في درجة الحرارة المنخفضة مباشرة التعبئة وتأثير الختم يقلل، يمكن إضافة الشحوم من منتصف مربع حشو لتشكيل طبقة ختم النفط للحد من الفرق الضغط من مربع حشو كإجراء الختم مساعدة. مربع حشو يعتمد في الغالب هيكل التعبئة على مرحلتين مع حلقة معدنية متوسطة. ومع ذلك، يتم استخدام أنواع أخرى مثل هيكل مربع حشو صمام العامة وهيكل مربع حشو مزدوج مع الجذعية صمام قادرة على كونها الذاتي تشديد أيضا.

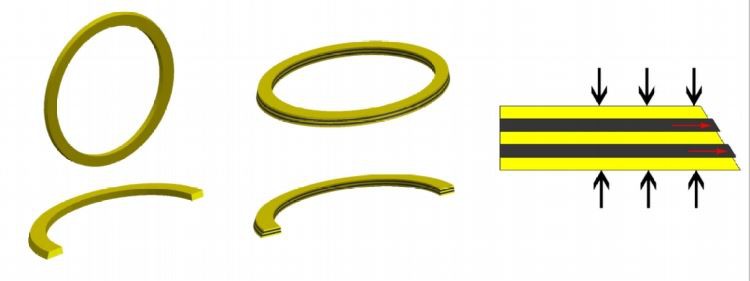

12. يتكون طوقا من الفولاذ المقاوم للصدأ الجرح مرنة الجرافيت طوقا.

13. لوحة بالتنقيط هو لوحة دائرية ملحومة إلى جزء الرقبة طويلة تحت مربع حشو للحفاظ على البرد. وظيفتها الرئيسية هي منع الرطوبة في البيئة من التدفق إلى طبقة العزل مباشرة بعد أن الباردة في الماء والتجميد. يتجاوز قطر المقلاة بالتنقيط قطر شفة الأوسط لمنع انخفاض درجة الحرارة بخار الماء المكثف من يقطر على شفة الأوسط والبراغي، مما تسبب في فقدان الحرارة والتآكل، مما يؤثر على الصيانة عبر الإنترنت.

14. ختم معدني، تصميم مضادة للحريق

معيار التصميم+

معايير التصميم: يفي API609، ASME B16.34، ASME السادس، BS6364، متطلبات DIN3840

اتصال القياسية: يلتقي ASME B16.10، IS05752 متطلبات

اختبار Microleak: يلتقي IS015848، API622، شل SPE77-312، متطلبات TA-LUFT

اختبار النار: يفي API607، BS6755، متطلبات ISO/FDIS10497

معايير اختبار القوة والختم: يفي بمتطلبات API598 و BS6364 وEN12266\ISO5208

المواصفات الفنية+

· الحجم: 3 "~ 48"(DN80 ~ DN2000)

· فئة: 150LB ~ 900LB / PN6 ~ PN160

· اتصال: شفة مزدوجة نمط طويل / مزدوجة شفة نمط قصير / بعقب لحام ·

العملية: دودة جير / المحرك الهوائية / المحرك الكهربائي

· درجة الحرارة: -269 درجة مئوية ~ -40 درجة مئوية

· التطبيق: درجة حرارة الأمونيا المسال هو -269 درجة مئوية، ودرجة حرارة الهيدروجين السائل هو -254 درجة مئوية، ودرجة حرارة الهيليوم المسال هو -196 درجة مئوية، ودرجة حرارة الأكسجين السائل هو -183 درجة مئوية، ودرجة حرارة الغاز الطبيعي المسال هو -162 درجة مئوية

خيار المواد+

· الجسم: SS304L، SS316L، F316، LC1، LC2، LC3، LCB، WCB

· DiSC: CF3M، CF8M

· الجذعية: ASTM A479 XM-19 (UNS S20910)

· ختم القرص: F316L + STL

· مقعد الجسم: F316L + STL

القوة والصلابة

في تصميم صمامات درجة الحرارة المنخفضة للغاية ، ضع في اعتبارك أولاً أن المكونات الرئيسية للصمام يجب أن تكون قادرة على تحمل تغيرات درجة الحرارة الكبيرة الطويلة الأمد أو الفورية ، والإجهاد الحراري الناجم عن القدرة المادية هو العامل الرئيسي في الاعتبار ، تحت أحمال مختلفة تحت ضغط ودرجة حرارة متناوبين. بالإضافة إلى حسابات القوة العادية للأجسام الصمام، وأغطية محرك السيارة، والسيقان، وينبغي أيضا تحليل الإجهاد عنصر محدود وتحليل الزلازل ينبغي أن تستخدم لضمان موثوقية منتجات صمام. جميع الصمامات المبردة الغاز الطبيعي المسال المذكورة أعلاه مصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي منخفض الكربون أو منخفض الكربون كالمواد الرئيسية، وقوتها، وصلابة، ومقاومة درجة الحرارة، ومقاومة الضغط ومقاومة التآكل هي أفضل من غيرها من المواد.

ضيق والسلامة والموثوقية

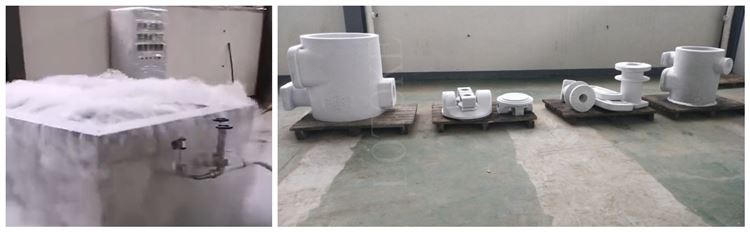

ومن أجل منع الغاز الطبيعي المسال من الاشتعال والانفجار، لا يسمح نظام الغاز الطبيعي المسال بأي تسرب. صمامات الغاز الطبيعي المسال بحاجة إلى اتخاذ تدابير صارمة وفعالة جدا لضمان التصميم الهيكلي، واختيار المواد للأختام (التعبئة، الحشيات وخواتم الختم، الخ) وفحص الجودة ومراقبة المنتجات النهائية. ولهذا السبب، أجرينا اختبارات متكررة في درجات الحرارة المنخفضة على مختلف هياكل ومواد الختم. تعتمد طريقة الاختبار طريقة الغمر البارد الشائع دوليًا ، أي أن منتج الاختبار بأكمله مغمور في النيتروجين السائل منخفض الحرارة -196 درجة مئوية من خلال الهيليوم داخل جسم الصمام يعرض جهاز العرض تسرب الهيليوم عندما تصل درجة حرارة الاختبار إلى -196 درجة مئوية. بعد اختبار هيكل مخطط وختم المواد ،

وأخيرا تحديد الهيكل المفضل والمواد. لهذا السبب، فإن صمام الغاز الطبيعي المسال المبرد الذي ننتجه لا يحتوي على تسرب داخلي وخارجي وأداء ممتاز. بعد الاختبار، يفي الصمام بالمتطلبات القياسية. بعد اختبار اهتزاز التردد العالي والتسارع، يتم تكرار اختبار درجة الحرارة المنخفضة لضمان الختم الفائق والموثوقية.
