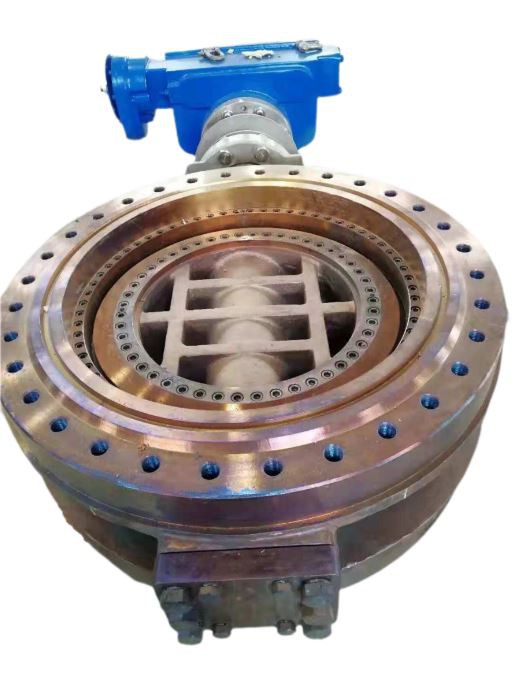

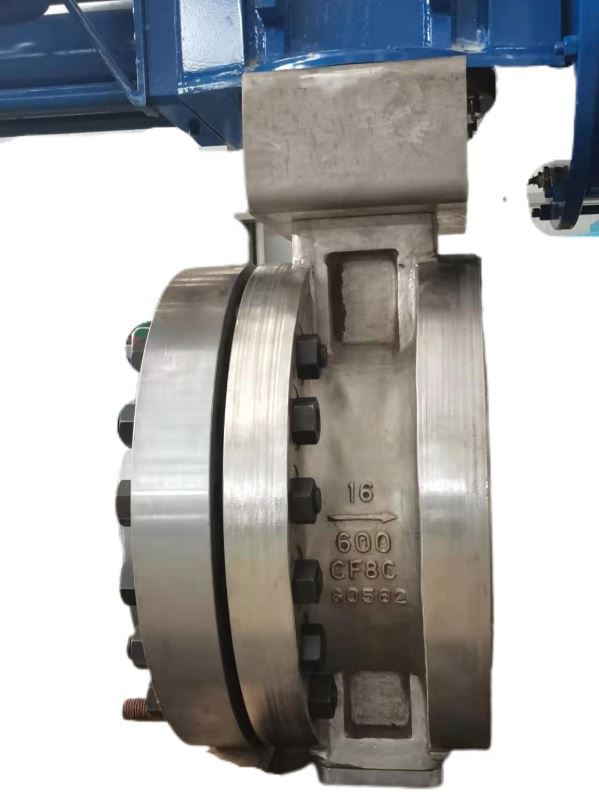

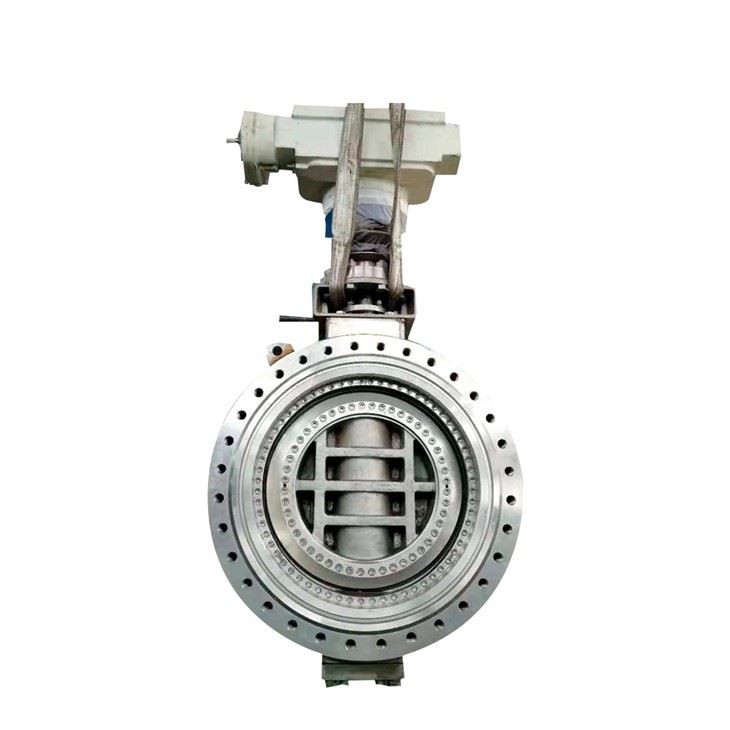

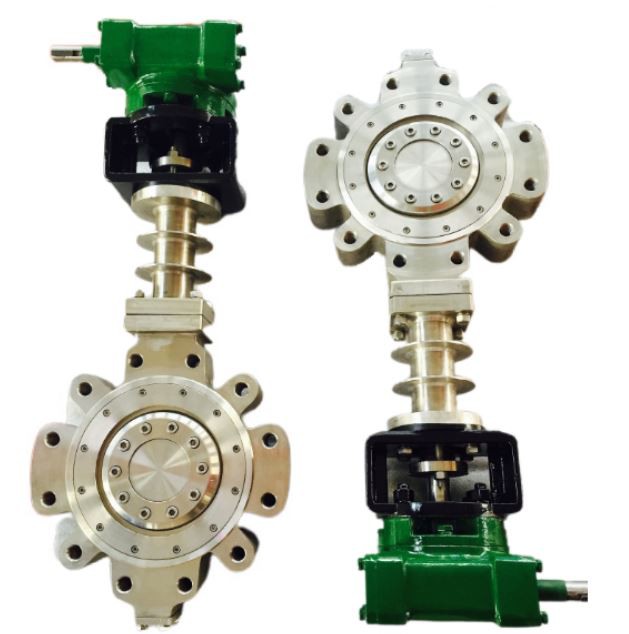

صمام فراشة درجة حرارة عالية

تايتوبف يعتمد تصميم متعدد غريب الأطوار وتصميم تبريد صمام، والتي يمكن أن تحكم بشكل أفضل في التشوه التوسع والانكماش من ارتفاع وانخفاض درجة الحرارة. لديها مزايا المقاومة درجة الحرارة العالية، عملية الضوء، لا احتكاك عند فتح وإغلاق، وتحسين أداء ختم صمام فراشة وتمديد حياة الخدمة. مزايا مثل

1: دائرية إيجابية ختم حلقة مع سطح كروي، ariants من درجة حرارة عالية ومنخفضة. في هذه الحالة، تعويض خمس هو الحل الأفضل لتصميم هيكل صمام فراشة لخدمات ارتفاع وانخفاض درجة الحرارة.

2: زيادة شذوذها المحوري (قطر أكبر من الجذعية)، والحد من غرابة الأطوار شعاعي. قيمة البيانات الفائقة ضرورية لتصميم صمام الفراشة عالي الضغط.

3: الحد من الانحراف شعاعي يجلب أقل عزم الدوران فتح، ويقلل من الكشط أثناء فتح وإغلاق لضغط عال فراشة. التأكد من أن الخدمة رفع الوقت أطول من صمام فراشة الإزاحة الثلاثي.

4: الضغط على خاتم الختم هو أكثر حتى، والحياة الوقت من ختم حلقة أطول، وهو أكثر ملاءمة لتصميم صمام من ارتفاع الضغط والظروف خدمة درجة حرارة متغيرة.

مجموعة المنتجات من تعويض ثلاثي: الفرق ضغط كامل أقل من 300LB. الحد الأقصى. 425 درجة مئوية، درجة الحرارة الحد الأدنى. -96 درجة مئوية. غير مناسبة لصمام الكرة كبيرة الحجم.

مجموعة المنتج من تعويض خماسي: الفرق ضغط كامل يصل إلى 2500LB. الحد الأقصى. 850 درجة مئوية، درجة الحرارة الحد الأدنى. -196 درجة مئوية.

ميزة التصميم+

من أجل تلبية متطلبات درجة الحرارة العالية، يجب أن الصمامات فراشة درجة الحرارة العالية تلبية المتطلبات التالية:

1. في عملية التصميم، ويتم اختيار أيضا المواد الجسم صمام من المواد المحددة في معيار ASME B16134، ودرجة الحرارة المعمول بها من المواد أعلى من درجة الحرارة القصوى للصمام حالة العمل.

2.Stem المواد: يتم اختيار مادة الجذعية صمام كما lnconel X-750. يتم تمديد الجذعية مع تصميم قوس ويتم إضافة المصارف الحرارة للحد من تأثير نقل الحرارة على المحرك.

3. تلبية درجات الحرارة الضغط

4.High درجة الحرارة التعبئة يعتمد التعبئة المعززة + المعادن تصميم وسادة واقية لتلبية التسرب التعبئة تحت درجة حرارة عالية والضغط العالي.

5. إذا كانت درجة الحرارة أعلى من 900 درجة مئوية، وينبغي النظر في التبريد المادي.

معيار التصميم+

· تصميم: API 609

· وجها لوجه: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· نهاية شفة: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· بعقب لحام نهاية: ASME B16.25

· اختبار: API598

· آمن النار: API607 / API6FA

المواصفات الفنية+

· الحجم: 2 "~ 104"(DN50 ~ DN2600)

· فئة: 150LB ~ 2500LB / PN6 ~ PN420

· اتصال: شفة مزدوجة / بعقب لحام / العروة / ويفر

· العملية: دودة جير / المحرك الهوائية / المحرك الكهربائي

· درجة الحرارة: -120 ~ 1200 درجة مئوية

· التطبيق: التدفئة المباشرة / صهر الحديد والصلب / تعميم مياه التبريد / محطات توليد الطاقة

خيار المواد+

· الجسم والقرص: CF8C، F304H، سبائك Inconel، سبيكة هاستيلوي

· الجذعية: XM-19، سبائك Inconel، سبيكة Hastelloy

· القرص الختم: CF8C، F304H، سبائك Inconel، سبيكة Hastelloy

· مقعد الجسم: F304H + STL
