كتالوج جديد لصمام الكرة الفولاذية مزورة من Lotoke

BLOW - OUT PROOF STEM

يتم تحميل الجذع ، بهيكل مانع للتسرب مقلوب مع حشية مانعة للتسرب.

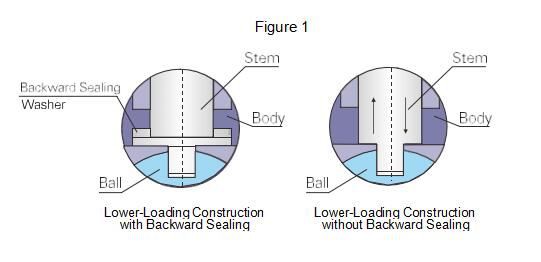

The force of inverted sealing structure will increase while the medium pressure in the valve cavity increases, to ensure the sealing effect of the stem. In case of abnormal pressure increasing of the valve cavity, the stem won't be impacted out. The flr is designed with proper V- -shaped structure, which can effectively convert the medium pressure inside the valve cavity and the locking force of outer gland into the sealing force of stem (Figure 1).

إحكام غلق آمن للمقاعد من الحرائق

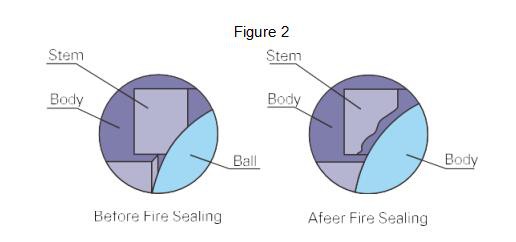

According to the user's requirement, the ball valve can be designed with fire-resistant structure. In case of a fire and the sealing ring is damaged, every sealing part of the ball valve can form the structure of metal-to-metal hard seal, which can prevent the spreading of both the media and fire (Figure 2).

- حماية البناء الثابت

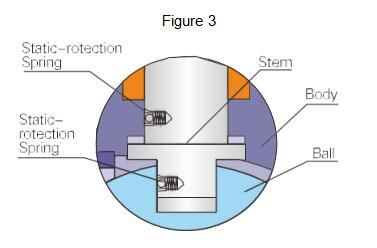

يمكن تصميم الصمام الكروي ليكون - ثابتًا لحماية البناء كما هو مطلوب ، أي التركيب

النابض الموصّل بين جسم الكرة الأرضية والساق ، أو بين الجذع والجسم. هناك بعد السكون الناتج أثناء الفتح ، يمكن توصيل الصمام إلى خطوط الأنابيب ثم التأريض عبر الممر الثابت - المحدد مسبقًا لإزالة الكهرباء الساكنة. يعمل التصميم على منع اشتعال الوسط القابل للاشتعال عن طريق النيران الثابتة - التي تصطدم بسلامة النظام. (كما هو موضح في الشكل 3)

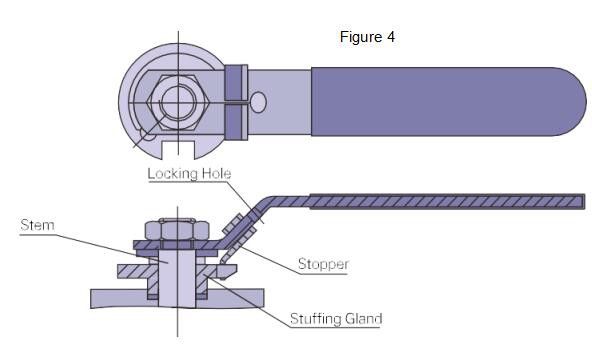

جهاز INTERL OCKING

بالنسبة للصمامات المثبتة في الهواء الطلق ، تلك التي تمنع التشغيل غير السليم - لغير العمال والصمامات ، والتي يتسبب اصطدام ساقها في حالات الاهتزاز العنيف نسبيًا في التشغيل غير السليم بسهولة ، ويمكن ضبط تجويف القفل في وضع الفتح الكامل أو الوضع المغلق بالكامل ويمكن استخدام القفل إذا لزم الأمر ، لغرض التأمين الأمني ​​(الشكل 4).

مواصفات التطبيق

1. Design and manufacture conform to BS5351 MSS SP-118

2. Connection ends conform to:

1) -نهايات السكتات الملحومة تتوافق مع ANSI B16.11

2). نهايات البراغي تتوافق مع AANSI B1.12.1

3). الأطراف الملحومة - تتوافق مع ANSI B16.25

3. Test and inspection conform to API598

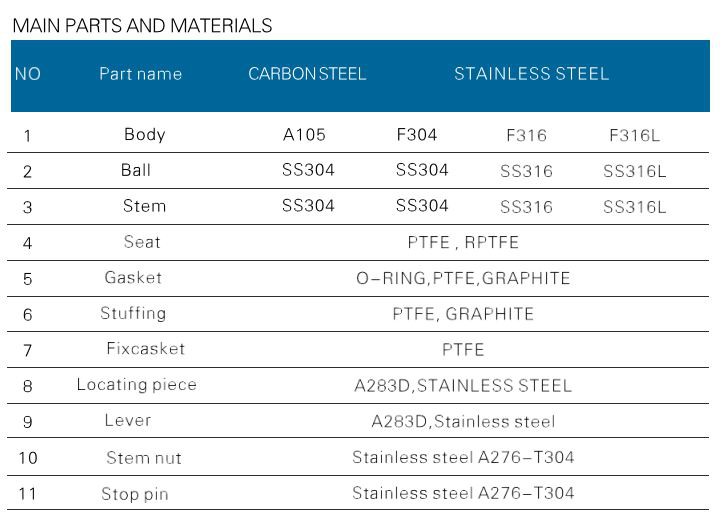

4. Materials conform to ANSI/ASTM

معدل ضغط جسم الصمام

فئة 800 ، بحد أقصى 1920 رطل لكل بوصة مربعة عند 100 درجة فهرنهايت

فئة 1500 ، حد أقصى 3600 رطل لكل بوصة مربعة عند 100 درجة فهرنهايت

مواصفات التطبيق

1. يتوافق التصميم والتصنيع مع BS5351 MSS SP-118.

2 ينتهي الاتصال تتوافق مع:

1). نهايات Scoket الملحومة تتوافق مع ANSI B16.11

2). نهايات البراغي تتوافق مع ANSI B1.12. 1

3). الأطراف الملحومة بعقب - مطابقة للمواصفة ANSI B16 25

3. يتوافق الاختبار والفحص مع API598

4. تتوافق المواد مع ASTM / ASTM

معدل ضغط جسم الصمام

فئة 800 ، بحد أقصى 1920 رطل لكل بوصة مربعة عند 100 درجة فهرنهايت

فئة 1500 ، حد أقصى 3600 رطل لكل بوصة مربعة عند 100 درجة فهرنهايت

مواصفات التطبيق

1. يتوافق التصميم والتصنيع مع BS5351 MSS SP-118

2 ينتهي الاتصال تتوافق مع:

1). نهايات Scoket الملحومة تتوافق مع ANSI B16.11.1

2). نهايات البراغي تتوافق مع ANSI B1.12.2. 1

3). الأطراف الملحومة بعقب - تتوافق مع ANSI B16. 25

3. يتوافق الاختبار والفحص مع API598

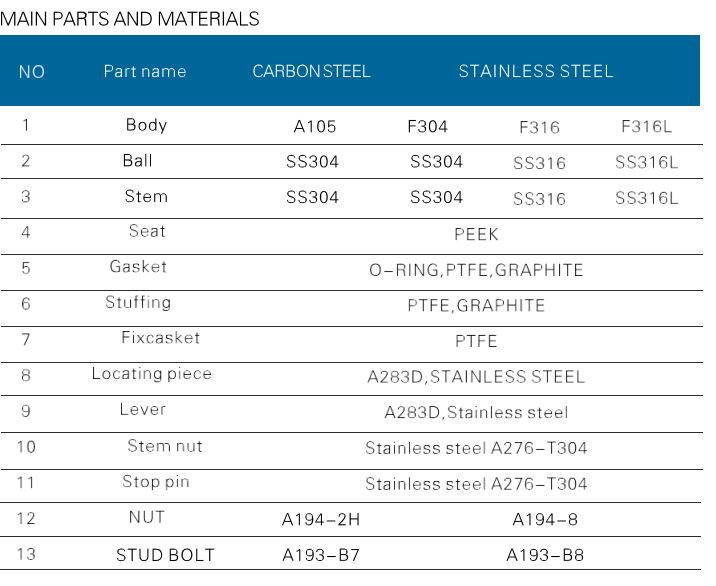

4. تتوافق المواد مع ANSI / ASTM

معدل ضغط جسم الصمام

فئة 2500 ، 6000 رطل لكل بوصة مربعة بحد أقصى عند 100 درجة فهرنهايت

مواصفات التطبيق

1. يتوافق التصميم والتصنيع مع BS5351 MSS SP-118

2 ينتهي الاتصال تتوافق مع:

1). نهايات Scoket الملحومة تتوافق مع ANSI B16.5. 11

2). نهايات البراغي تتوافق مع ANSI B1.12.1

3). الأطراف الملحومة بعقب - تتوافق مع ANSI B16. 25

3. يتوافق الاختبار والفحص مع API598

4. تتوافق المواد مع ASTM / ASTM

معدل ضغط جسم الصمام

فئة 800 ، حد أقصى 1920 رطل لكل بوصة مربعة عند 100 درجة فهرنهايت

فئة 1500 ، حد أقصى 3600 رطل لكل بوصة مربعة عند 100 فهرنهايت
