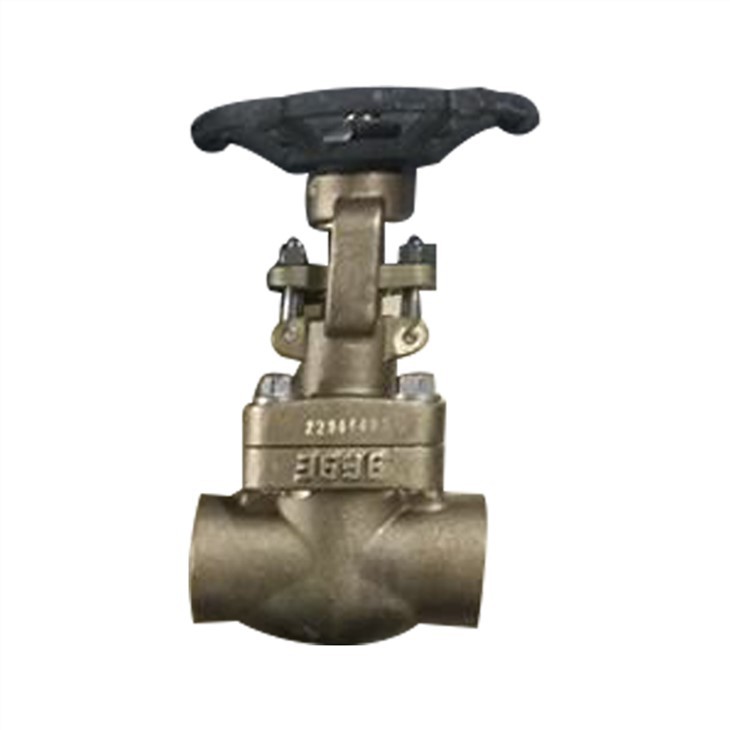

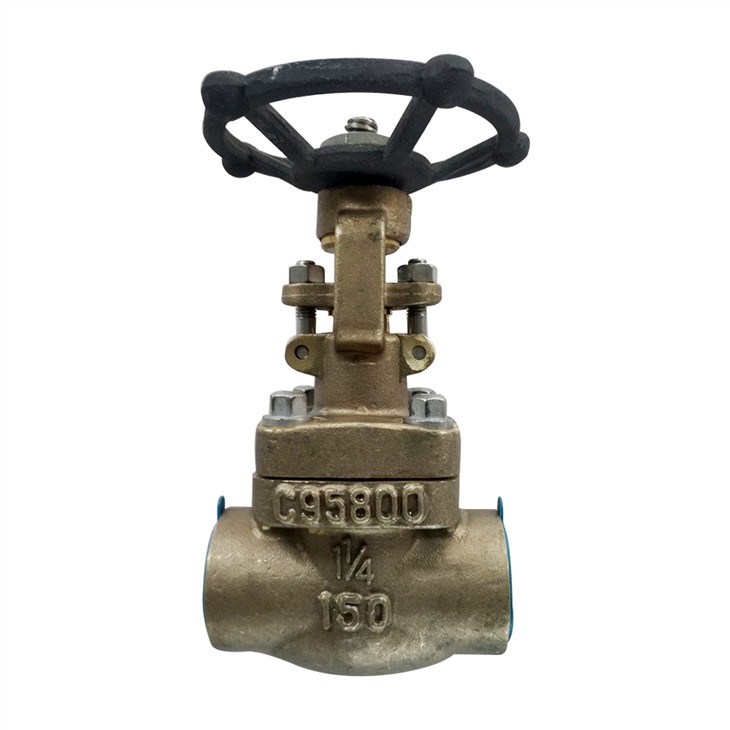

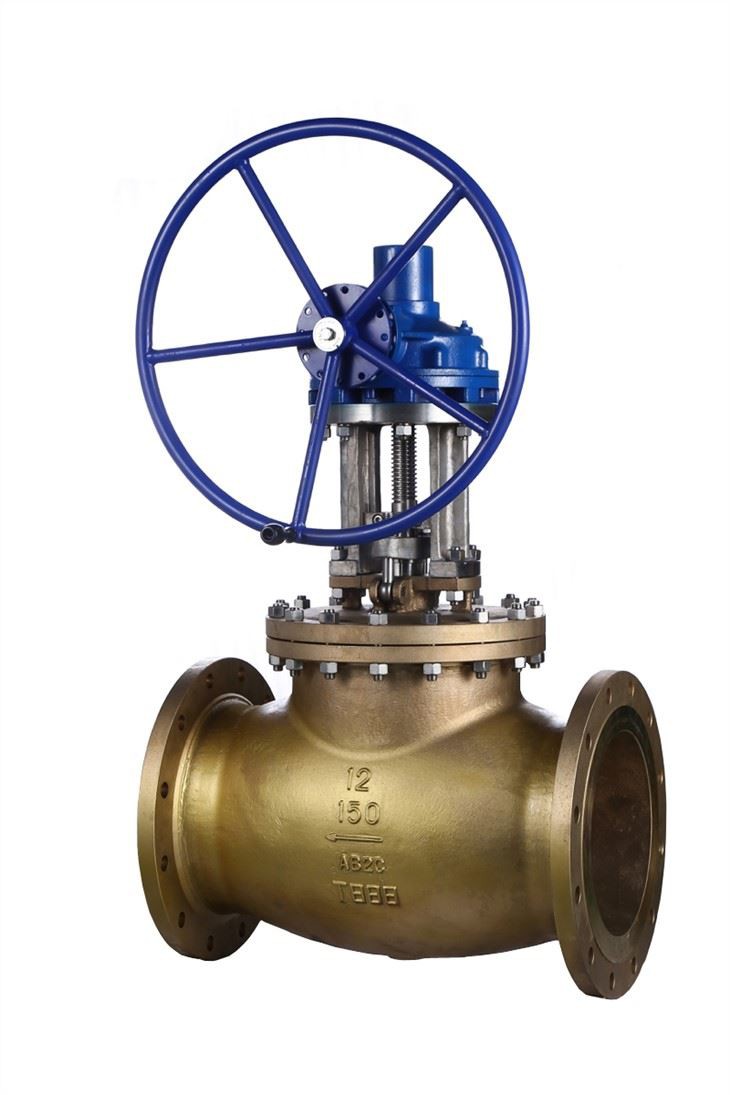

صمام الأكسجين

يلعب صمام الإغلاق دورًا مهمًا في قطع وخنق الوسيط في خط الأنابيب. باعتباره صمام إغلاق مهم للغاية ، يتم إحكام غلق صمام إيقاف الأكسجين عن طريق تطبيق عزم الدوران على جذع الصمام ، ويكون ساق الصمام في الاتجاه المحوري. يتم تطبيق الضغط على رفرف الصمام بحيث يتم ربط السطح المحكم لغطاء الصمام وسطح الختم لمقعد الصمام بشكل وثيق لمنع الوسيط من التسرب على طول الفجوة بين أسطح الختم. يتكون زوج الختم الخاص بصمام إيقاف الأكسجين من سطح مانع للتسرب من رفرف الصمام وسطح مانع للتسرب في مقعد الصمام. يدفع جذع الصمام رفرف الصمام للتحرك عموديًا على طول الخط المركزي لمقعد الصمام. أثناء عملية فتح وإغلاق الصمام الحابس للأكسجين ، يكون ارتفاع الفتح صغيرًا ، ومن السهل ضبط التدفق ، كما أن التصنيع والصيانة مناسبين ، ونطاق تطبيق الضغط واسع. من وجهة النظر الهيكلية ، فإن صمام إغلاق الأكسجين أبسط من السابق ، وسهل التصنيع والصيانة. فيما يتعلق بعمر الخدمة ، فإن سطح الختم الخاص بصمام إغلاق الأكسجين ليس من السهل التآكل والخدش. أثناء عملية فتح وإغلاق الصمام ، لا يوجد انزلاق نسبي بين قرص الصمام وسطح إحكام المقعد. لذلك ، تآكل وتآكل سطح الختم صغير ، لذلك يتم تحسينه. العمر التشغيلي لزوج الختم هو أن شوط رفرف الصمام الخاص بصمام إغلاق الأكسجين يكون صغيرًا أثناء عملية الإغلاق الكامل ، ويكون ارتفاعه أصغر من ارتفاع صمام الإنذار. عيب صمام إغلاق الأكسجين هو أن عزم الفتح والإغلاق كبير ومن الصعب تحقيق الفتح والإغلاق السريع. نظرًا لأن ممر التدفق في جسم الصمام متعرج نسبيًا ، فإن مقاومة تدفق السوائل كبيرة ، ويتم فقد طاقة السوائل في خط الأنابيب.

1. للضغط الاسمي PN≥1.6MPa ، DN125 200 يعتمد هيكل تجاوز داخلي. DN250 ～ 500 تعتمد هيكل صمام جانبي خارجي. والغرض منه هو تقليل فرق الضغط قبل الصمام وبعده لتجنب ارتفاع معدل التدفق ، والتنظيف العالي ، ومنع توليد درجة حرارة عالية ، وبالتالي ضمان التشغيل الآمن لشبكة أنابيب الأكسجين وتقليل عزم التشغيل.

2. اتجاه التدفق المتوسط: يتدفق المتوسط ​​PNMP1.6MPa ، DN≤100 من أسفل فتحة الصمام إلى أعلى فتحة الصمام (أي المدخل المنخفض والمخرج العالي) ، يتدفق متوسط ​​DN≥125 من فتحة الصمام إلى القاع (مدخل مرتفع وخرج منخفض). يعتمد الصمام مع DN≥125 اتجاه التدفق لمدخل متوسط ​​مرتفع ومخرج متوسط ​​منخفض. من ناحية ، فإن هيكل الصمام الجانبي الداخلي مطلوب ، ومن ناحية أخرى ، تقل قوة إغلاق الصمام بشكل كبير بسبب ضغط الوسيط.

3. الصمام مزود بجهاز أمان كهربائي ثابت لتجنب الشرر الناتج عن الكهرباء الساكنة.

4. بالمقارنة مع صمامات الإغلاق العادية ، يتبنى جزء القوس من صمام إغلاق خط أنابيب الأكسجين هيكلًا مغلقًا بالكامل ، ويمكن فتح الغطاء الواقي على الحامل عند ضغط التعبئة ، والذي يلعب دور الزيت و منع الغبار. وهناك علامات واضحة لمنع النفط.

5. مادة الجسم الرئيسية هي الفولاذ المقاوم للصدأ أو سبائك النحاس مع مثبطات اللهب الممتازة ، سطح الختم هو الجسم أو السطح D802 ، والأجزاء الداخلية المتبقية مصنوعة من الفولاذ المقاوم للصدأ أو سبائك النحاس. يتكون تزييت جزء النقل من شحم غير قابل للاحتراق.

6. كل الأجزاء تعتمد معالجة إزالة الشحوم ومواصفات الأداء الصارمة

التصميم: API600 / ASME B16.34 / API602 / BS5352

وجها لوجه: API6D / ASME16.10 / ISO5752

· نهاية الحافة: ASME B16.5 / ASME B16.47 / EN1092-2 / GOST 12815 / MSS-SP44

· نهاية ملحومة للمقبس: ANSI B16.11

· نهاية المسمار: ANSI B1.20.1

· طرف اللحام التناكبي: ASME B16.25 / ASME B16.25

الاختبار: API6D API598

آمن من الحريق: API607 、 API6FA

· الحجم: 1/2 "~ 64" (DN100 ~ DN1600) "

الفئة: 150 رطل إلى 2500 رطل (PN10 ، PN16 ، PN25 ، PN40 ، PN64 ، PN100 ، PN160 ، PN250)

الاتصال: شفة مزدوجة

· العملية: دودة جير ، مشغل هوائي

· التطبيق: صناعة الحديد والصلب والتعدين والبتروكيماويات والصناعات الكيماوية

الهيكل: HTB1 、 برونز ألومنيوم ، ASME 1565 C 86500 、 نحاس ، مونيل ، فولاذ مقاوم للصدأ 、 SS304 、 SS316 إلخ.

· الكرة: HTB1 、 ASME B564 NO400 برونز الألومنيوم ، ASME 1565 C 86500 、 النحاس ، مونيل ، الفولاذ المقاوم للصدأ ، SS304 ، SS316 إلخ.

· الجذعية: ASTM B 865 NO5500 C63200 、 F304 、 F316 、 SS321

المقعد: PTFE 、 RPTFE 、 MONEL 、 ASME B564 NO400 C63200 F304 F316

صمام إيقاف الأكسجين JY41W هو صمام خاص مناسب بشكل خاص لخطوط أنابيب الأكسجين. وفقًا لخصائص التشغيل لشبكة أنابيب الأكسجين وبالنظر إلى الخصائص القابلة للاشتعال والانفجار لوسط الأكسجين ، فإن مبادئ التصميم هي تشغيل آمن وموثوق وأداء متفوق ، وتشير إلى وزارة الصناعة المعدنية في الصين. تم تصميمها وتصنيعها لضمان التشغيل الآمن لشبكة أنابيب الأكسجين بناءً على أحكام" ؛ لوائح سلامة الأكسجين" ؛. مادة الجسم الرئيسية للأكسجين JY41W / Y المخصصة من خلال صمام الكرة الأرضية مصنوعة من الفولاذ المقاوم للصدأ أو سبائك النحاس مع مثبطات اللهب الممتازة. سطح الختم هو الجسم أو السطح D802. الأجزاء الداخلية المتبقية مصنوعة من الفولاذ المقاوم للصدأ أو سبائك النحاس ؛ يستخدم تزييت جزء ناقل الحركة شحم تزييت غير قابل للاحتراق ، ومميز بعلامة حظر زيت واضحة. هيكل JY41W / Y الأكسجين المخصص لصمام الإغلاق المباشر ، يعتمد القوس على ختم مغلق تمامًا ، وجهاز إزالة الكهرباء الساكنة ، وجذع الصمام مزود بغطاء غبار. لقد تم الوثوق بصمام الإغلاق الخاص لخطوط أنابيب الأكسجين من قبل شبكة أنابيب الأكسجين لمصانع الصلب الكبيرة والمتوسطة الحجم ومصانع الأكسجين ومصانع البتروكيماويات منذ طرحها في السوق! غالبًا ما تستخدم صمامات الأكسجين في التجارب الفيزيائية والكيميائية. غازات مثل الهيدروجين والأرجون. يتم تخزين هذه الغازات بشكل عام في اسطوانات غاز خاصة عالية الضغط. عند الاستخدام ، يتم تقليل ضغط الغاز إلى النطاق الذي تتطلبه التجربة من خلال صمام تقليل الضغط ، ثم يتم ضبطه بدقة بواسطة صمامات التحكم الأخرى ، بحيث يتم إدخال الغاز في نظام الاستخدام. أكثر صمامات تخفيض الضغط شيوعًا هو صمام تخفيض ضغط الأكسجين ، أو مقياس الأكسجين لفترة قصيرة. يمكن لبعض الغازات ، مثل النيتروجين والهواء والأرجون والغازات الدائمة الأخرى ، استخدام صمام تخفيض ضغط الأكسجين. لكن هناك بعض الغازات ، مثل الأمونيا والغازات المسببة للتآكل الأخرى ، والتي تتطلب صمامات خاصة لخفض الضغط. تتوفر بشكل شائع في السوق صمامات خاصة لخفض الضغط للنيتروجين والهواء والهيدروجين والأمونيا والأسيتيلين والبروبان والبخار. إن استخدام واحتياطات صمامات خفض الضغط هذه هي في الأساس نفس تلك الخاصة بصمامات تقليل ضغط الأكسجين. ومع ذلك ، يجب أيضًا الإشارة إلى أن صمامات تقليل الضغط الخاصة لا تُستخدم عمومًا للغازات الأخرى. من أجل منع سوء الاستخدام ، يتم استخدام منافذ توصيل خاصة بين بعض صمامات تخفيض الضغط الخاصة والأسطوانات الفولاذية. على سبيل المثال ، يستخدم كل من الهيدروجين والبروبان الخيط الأيسر ، ويسمى أيضًا الخيط العكسي ، ويجب إيلاء اهتمام خاص عند التثبيت.
