وصف المنتجات

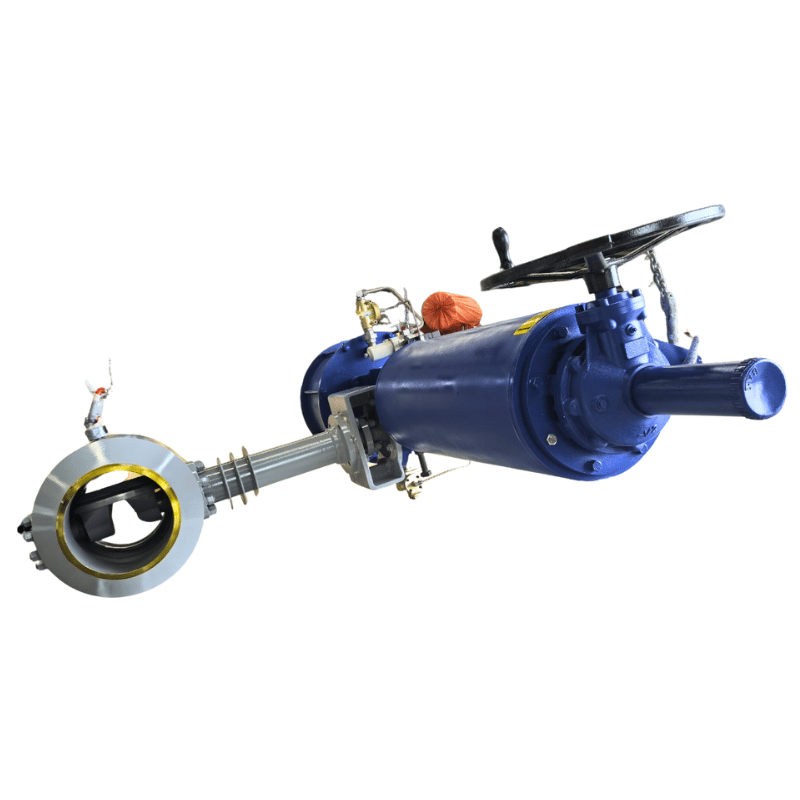

يعد صمام الفراشة في Newlotoke Five غريب الأطوار صمامًا عالي الأداء من الجيل التالي المصمم لظروف صعبة مثل الضغط العالي الفائق ، ودرجات الحرارة القصوى ، وتطبيقات التسرب الصفري. استنادًا إلى الهندسة المتقدمة الخمسة ، فإنه يوفر بنية ختم كاملة من المعدن إلى المعدن مع مقاومة ثنائية الاتجاه موثوقة ، ومثالية لخطوط الأنابيب الحرجة في الصناعات النفطية والغاز والكيميائية والطاقة.

على عكس صمامات الفراشة الثلاثية التقليدية ، يقدم التصميم الخمس بنية أكثر استقرارًا ومنخفضة التوسع مع التعامل مع التوسع الحراري والانكماش بشكل فعال تحت نطاقات درجة الحرارة من-196 درجة إلى 650 درجة. وهذا يؤدي إلى عمر خدمة أطول بكثير وخفض تكلفة الصيانة. يتبنى الصمام حلقة ختم المعادن الدائرية ، ونسب إزاحة العمود المحسّنة ، وأسطح الختم القوية التي تضمن تسربًا صفريًا (الفئة V أو أعلى) حتى في ظل ظروف ضغط ANSI 900 رطل.

product-2000-1600

تفاصيل المنتج

غرض	مواصفة
ماركة	Newlotoke
اسم المنتج	خمس صمام الفراشة غريب الأطوار
نموذج	DS345Y
نطاق الحجم	DN50 - DN2000 (2 "–80")
تصنيف الضغط	10 رطل إلى 900 رطل \/ ANSI 150#–900#
نطاق درجة الحرارة	-196 درجة إلى 650 درجة
أنواع الاتصال	lugged \/ مزدوج الحواف \/ اللحام
خيارات المواد	WCB ، LCB ، CF8 ، CF8M ، CF3 ، CF3M ، 2205 ، 2507 ، S32760 ، MONEL ، إلخ.
بنية الختم	ختم المعادن الكامل-مقعد ورذاذ رذاذ مع سبيكة صلبة
اتجاه التدفق	ثنائية الاتجاه
فئة التسرب	تسرب الصفر (الفئة الخامسة أو أفضل)
طرق القيادة	يدوي \/ هوائي \/ كهربائي \/ هيدروليكي
الامتثال القياسي	API \/ ANSI \/ ISO
صيانة	تفكيك في الموقع ، استبدال المكون الكامل
توافر	قابل للتخصيص لكل مشروع ، أحجام مشتركة في الأسهم

مزايا وميزات المنتج

ميزة	وصف
تصميم خمسة مركزية	يشمل إزاحة قوس الختم ، إزاحة الطائرة الدائرية ، الإزاحة المحورية ، الإزاحة الشعاعية ، ومقالك أبيكس المخروطية المشاركة في الختم السلس والحد الأدنى من الاحتكاك.
ختم معدني كامل	يمكن أن تكون كل من المقعد وخاتم الختم مغلفة بالسبائك الصلبة ، مما يحقق ختمًا موثوقًا صفريًا.
نطاق درجة حرارة واسعة	مصممة للعمل من درجة -196 إلى درجة عالية من 650 درجة دون تشوه أو تسرب.
القدرة على الضغط العالي	تم تصنيفها حتى 900 رطل ANSI ، مما يضمن تشغيل مستقر في خطوط أنابيب الضغط القصوى.
عزم الدوران منخفض التشغيل	تخفيض غرابة الأطوار الشعاعية وقوس الختم الأمثل بشكل ملحوظ في عزم الدوران.
حلقة ختم قابلة للاستبدال	يتيح استبدال الختم في الموقع وخفض تكاليف الصيانة والتشغيل.
ختم ثنائية الاتجاه	يتعامل مع الضغط إلى الأمام والعكس بالتساوي ، مما يوفر تركيبًا متعدد الاستخدامات.
تصميم الجذعية المضاد للانفجار API	يتضمن ساق الصمامات بنية منع الانفجار لتحسين السلامة.
اتصال القرص spline	توزيع قوة موحدة ، لا خطر دبوس القص ، سهولة التفكيك والتجميع.
تصميم الجذعية من قطعة واحدة	يمنع عدم تطابق التمدد الحراري بين القرص والساق ، وتحسين الاستقرار.
تصميم تعبئة الضغط المستمر	مزودة بتعبئة تعديل ذاتي محملة ذاتي الربيع لمنع التسرب المتوسط.
مسار التدفق لتوفير الطاقة	يقلل التصميم أحادي الجسم من مقاومة السوائل ، ويقلل من استهلاك الطاقة وعزم الدوران.
ميدان كامل قابلة للخدمة	يمكن تفكيك الصمام بالكامل وإعادة تجميعه في الموقع ؛ جميع الأجزاء قابلة للاستبدال.

لماذا تختارنا؟

NEW LOTOKE02

تستخدم في موقع المشروع

انضم إلينا بصفتنا موزع الصمام لدينا

Newlotoke هي مؤسسة تصنيع متخصصة في البحث وتطوير وإنتاج الصمامات ، نرحب بالشركاء العالميين للانضمام إلينا لتطوير السوق وخلق المستقبل معًا!

✅ المصنع العرض المباشر ، جودة موثوقة

تصنيع صمام احترافي ، جودة مستقرة ، شهادة كاملة.

✅ الحماية الإقليمية ، ضمان الربح

تنفيذ مكان الوكيل ، لضمان هامش الربح.

✅ الدعم الفني ، والمواد الداعمة

توفير معلومات المنتج والدعم الفني والمواد الترويجية للمساعدة في المبيعات.

التعليمات

سؤال	إجابة
ما هو صمام الفراشة الخمس غريب الأطوار؟	إنه صمام فراشة متقدم مع خمس محاور إزاحة لتقليل الاحتكاك وتحقيق تسرب صفري.
ما هي التطبيقات الرئيسية؟	مناسبة للزيوت والغاز ، البتروكيماويات ، محطات الطاقة ، وخطوط الأنابيب التي تتطلب أداء درجة حرارة\/ضغط عالية.
ما هي ميزة صمامات الإزاحة الثلاثية؟	ختم أفضل في الظروف القاسية ، وعزم دوران أقل ، وحياة خدمة أطول ، وتوافق المواد الأوسع.
هل يمكن استبدال حلقة الختم في الموقع؟	نعم. يدعم التصميم صيانة المجال واستبداله ، وتقليل تكلفة التوقف عن العمل والصيانة.
هل تدعم تدفق ثنائي الاتجاه؟	قطعاً. تم تصميم صمامات Newlotoke من خمسة سيارات للتعامل مع الضغط ثنائي الاتجاه الكامل.
ما هو تصنيف التسرب؟	الفئة الخامسة أو أفضل (تسرب مرئي صفر في ظل ظروف الاختبار).
هل الأحجام والمواد المخصصة متاحة؟	نعم ، نحن ندعم التخصيص من DN50 إلى DN2000 ونقدم مواد مختلفة لكل تطبيق.
