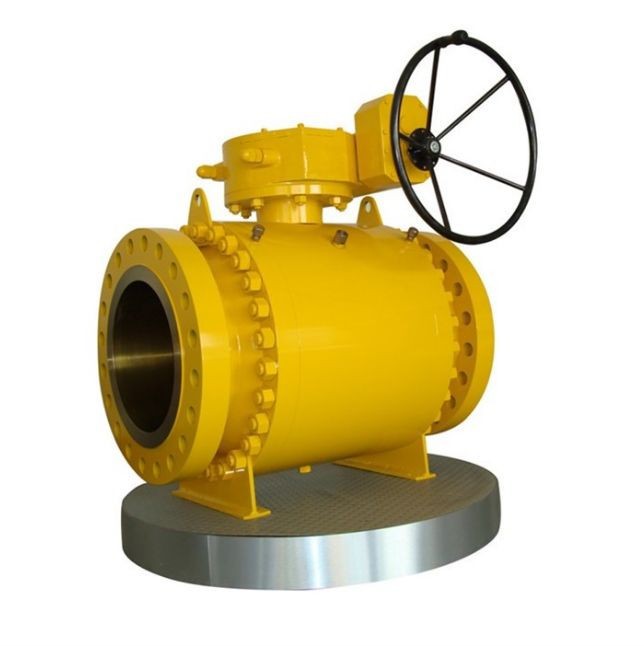

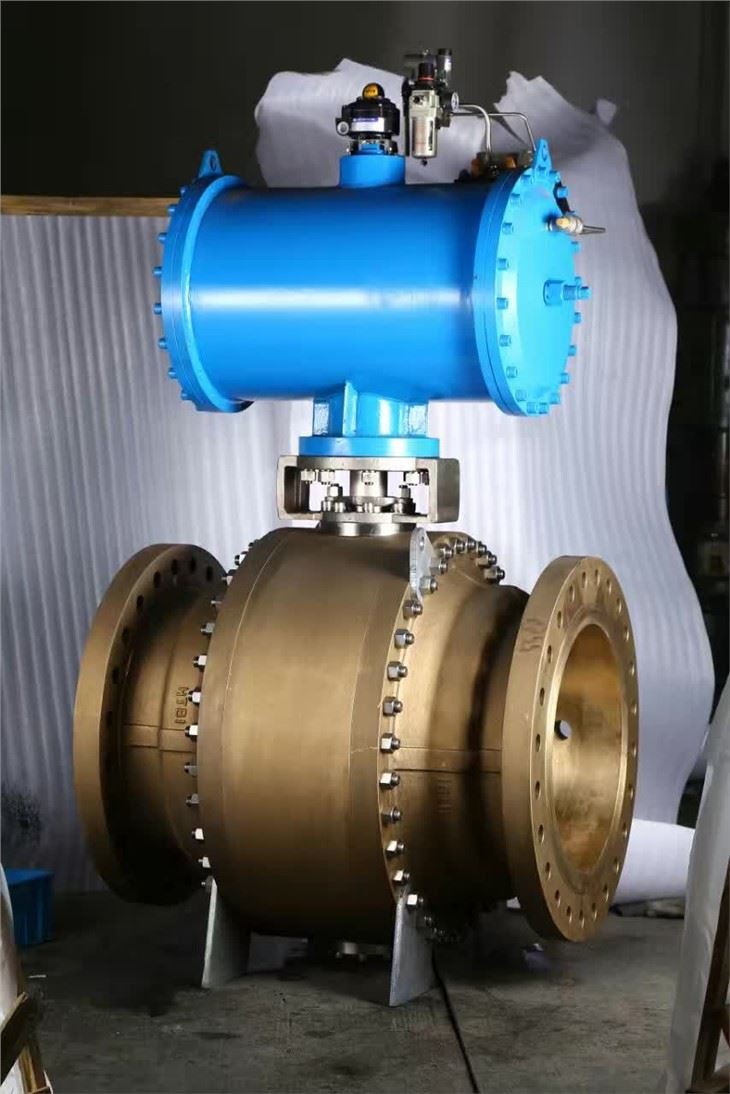

كتيب صمام الكرة المُثبت على مرتكز الدوران

أ- وظيفة الكتلة والنزيف المزدوجة

 trunnion mounted ball valve generally use front ball sealing design structure. Two seats can separately blocks the media of the inlet and outlet to achieve double isolation.When the ball valve is closed,even apply pressure on both inlet and outlet of the valve,the body cavity and channels are biocked,the remaining media in the body cavity can be released.

عندما يتغويز السائل الموجود داخل تجويف الجسم بسبب زيادة درجة الحرارة ويسبب ضغطًا مرتفعًا بشكل غير طبيعي ، يمكن إطلاق الوسط في التجويف عن طريق الدفع

المقعد من خلال قوته العاملة لضمان سلامة الصمام وخط الأنابيب

 trunnion mounted ball valve can supplies a Selective design of double ways sealing structure.The two Seats can separately blocks the medium both in the inlet And outlet,they can also block the medium of cavity,which can achieveالوظيفة العزل المزدوج.عندما يكون الصمام مغلقًا ، سيتم عزل وسيط المدخل وتجويف المخرج ، كما يضمن المخرج أيضًا الختم عند تسرب مقعد المدخل ، وبالتالي فإن الصمام لديه وظيفتان من الختم المزدوج.

ب- تخفيف الضغط اليدوي والآلي من تجويف الجسم

يمكن تحرير وسيط البقايا بواسطة صمام النزف ، عندما يتغويز الوسط السائل داخل تجويف الجسم بسبب ارتفاع درجة الحرارة ويسبب ضغطًا مرتفعًا بشكل غير طبيعي ، سيتم فتح العجول الحزينة تلقائيًا عندما يتجاوز الضغط المتوسط ​​القيمة المحددة لضمان السلامة من الصمام وخط الأنابيب.

- يتم تثبيت الأختام الحلقية وحشية الجرح المعدني من الجرافيت في أغطية السداد للصمامات الكروية TIPVALVE ، حيث يوجد خطر نشوب حريق وعناصر مانعة للتسرب مثل حلقات إحراق المقعد وحشية مانعة للتسرب و - أختام حلقية مصنوعة من المواد غير المعدنية - التي تعرضت للتلف مثل المطاط والتفلون وما إلى ذلك ، فإن حشية الجرح المعدنية الخارجية المصنوعة من الجرافيت ستوفر إحكامًا إضافيًا ؛ عندما تتضرر حلقات ختم المقعد ، فإن المقعد المعدني سوف يتحد تلقائيًا مع الكرة في سدادة معدنية تحت ضغط الزنبرك ، مما يمكن أن يتحكم بشكل فعال في التسرب الداخلي والتسرب الخارجي للصمامات. تصميم الصمام متوافق تمامًا مع متطلبات المعايير ولوائح API 607 ​​و APL6FA BS6755 و JB / T6899 ، فقد اجتاز أيضًا API 607 ​​fire - prooftest.

يعتمد الجذع على هيكل منع الانفجار. يقع الجذع ذو النهاية العلوية السفلية الكبيرة من خلال غطاء الطرف العلوي والمسمار ولا يمكن نفخ الجذع بالوسيط حتى في حالة الضغط غير الطبيعي في تجويف الصمام.

5. التصميم الاستاتيكي

يفي تصميم الصمام بمتطلبات مقاومة الصدمات من خلال ضبط - نوابض مانعة ثابتة وكرات صغيرة بين الكرة وساق الساق وألواح غطاء الحشو التي تحافظ على الاستمرارية الكهربائية في الأماكن بين الكرة وساق الجذع والجسم والكهرباء الساكنة الناتجة عن الاحتكاكات من مفاتيح الكرات والمقاعد تؤدي إلى الأرض وبالتالي يقلل من مخاطر الحريق أو الانفجارات وغيرها من الشرارات الكهروستاتيكية.

بالنسبة للصمامات الكروية المثبتة على مرتكز الدوران DN150 (nps 6) أو فوق مرتكز الدوران ، توجد أجهزة حقن شحوم مانعة للتسرب مثبتة على الجذع والمقاعد كما هو الحال بالنسبة للصمامات الكروية DN125 أو أسفل مرتكز الدوران ، يمكن تثبيت جهاز حقن الختم وفقًا لمتطلبات العميل عندما تكون حلقة الختم من O - أختام حلقة الجذع تالفة عرضًا يمكن وضع شحم مانع للتسرب من خلال حاقن مانع للتسرب لمنع تسرب الوسيط من خلال حلقة إحكام المقعد والساق.

7.الغاز ختم منع الانفجار الدائري

بالنسبة لصمام cl900 أو أعلى المستخدم في وسط الغاز ، يتم تحديد السدادات المطاطية المضادة للانفجار - الغاز - لتقليل مخاطر إتلاف الأختام المطاطية الناتجة عن تخفيف الضغط المفاجئ.

هيكل مانع للتسرب ناعم

هيكل بسيط مانع للتسرب موثوق به ونطاق تطبيق واسع بتكلفة منخفضة.

- هيكل الختم الدائري:

Reliable sealing low torque it can meet the user's requirement on high sealing reliability and low torque occasion.

هيكل من المعدن إلى المعدن:

تلبية ظروف العمل للوسيلة بما في ذلك الجسيمات واستبدال بشكل أساسي المناسبة غير المناسبة لطريقتين من الختم أعلاه.
