صمامات الفراشة عالية الأداء

2 - 0 مقدمة

2.1 يجمع صمام الفراشة عالي الأداء SERIES 5000 بين مزايا الصمامات الكروية من نوع مرتكز الدوران - مع التشغيل السهل والوزن الخفيف والتكلفة المنخفضة لصمامات الفراشة. أحد التصميمات الأساسية مناسب لمجموعة كبيرة من الخدمات ، بما في ذلك تطبيقات الأكسجين والكلور والسرجاس والفراغ والبخار.

2.2 تشمل الميزات:

2.2.1 يتم توفير إغلاق محكم الفقاعات في جميع أنحاء مجموعة واسعة من ظروف التشغيل.

2.2.2 مناسب لكل من خدمات التعديل والتشغيل / الإيقاف ، يمكن أتمتة صمام الفراشة SERIES 5000 بسهولة من خلال اختيارك للمشغلين اليدويين والمشغلات الكهربائية والهوائية وأجهزة تحديد المواقع وأجهزة التحكم.

2.2.3 توقف السفر الخارجي لمنع تجاوز القرص في الفتح والإغلاق.

2.2.4 وجوه مانعة للتسرب حشية غير منقطعة.

2.2.5 جسم عنق ممتد لتوفير خلوص لعزل الأنابيب يبلغ 60 مم.

2.2.6 تصميم جسم سفلي أعمى يصل إلى DN 300.

2.2.7 مانع التسرب لحماية المحامل من دخول الجسيمات.

2.3تتوفر معلومات إضافية حول صمامات الفراشة TIPBV SERIES 5000 - بما في ذلك بيانات التطبيق والمواصفات الهندسية واختيار المشغل من موزع TIPBV أو مندوب المبيعات لديك.

>بحجم:حجم الصمام ، على سبيل المثال DN 150

>صف دراسي:تصنيف ضغط شفة التزاوج

>الجسم:الدرجة المادية للجسم / مثبت المقعد ، مثل WCB و CF8M وما إلى ذلك.

>القرص:الدرجة المادية للقرص ، مثل CF8M

>إيقاف:الدرجة المادية للساق على سبيل المثال 17-4PH

>مقعد:مادة المقعد مثل R - PTFE

>التصميم:معيار التصميم المرجعي للصمام

>تين:رقم علامة الصمام أو الجهاز المقدم من قبل العميل

>تقييم:نطاق درجة الحرارة المطبقة للصمام

4. 0 التثبيت

4.1The SERIES 5000 valve is designed to be mounted between EN, DIN and JIS flanges. When the valve is open, the disc will extend into the pipe on both sides of the valve 一 further on the body side than the seat retainer side of the valve. Piping must be large enough to allow the disc to clear the pipe. Table 1 shows the minimum pipe ID allowable.

الجدول 1:الحد الأدنى من القطر الداخلي للأنابيب مع التخليص الموصى به

صماممعرف الأنبوب الأدنى (مم)

الحجم PN10 PN16 PN25 PN40

الحذر

إذا تمت إزالة المقبض أو المشغل ، فلا تقم بتدوير القرص بعد الفتح الكامل أو الوضع المغلق - فقد يتسبب ذلك في تلف الأسطح المانعة للتسرب.

ملاحظة:سلسلة الصمامات 5000 هي

equipped with external travel stops to prevent disc over-travel. The valve is opened by turning counter clockwise, closed by turning clockwise. The double "D" flats or keyway at the top of the stem is parallel to the disc edge.

5. 0 الصيانة

5.1يجب اتخاذ الاحتياطات المعقولة قبل بدء العمل على الصمام. يجب ارتداء الملابس الواقية ، كما هو مطلوب في سائل الخط المحدد.

5.2قد يسمح التصميم اللامركزي لـ SERIES 5000 لضغط الخط بفتح الصمام إذا لم يكن المقبض / المشغل في مكانه أثناء وجود الصمام تحت الضغط.

تحذير

لا تضغط على الخط بدون وجود مشغل مثبت على الصمام.

5.3يجب أن يكون صمام TIPBV SERIES 5000 في وضع الإغلاق ليتم إزالته من الخط.

5.4توقف السفر الخارجي ليس من أجل وضع القرص. يمنع توقف السفر أكثر من - انتقال القرص في الفتح والإغلاق. إذا كانت حركة القرص مقيدة بموقف السفر ، فهذا يعني أن القرص قد تجاوز الحد.

الحذر

عند التعامل مع الصمام ، يجب الحرص على عدم خدش حافة القرص أو المقعد.

5.5ابدأ كل العمل على الصمام الذي تمت إزالته من الخط عن طريق تنظيف الصمام وإزالة أي حصى أو مقياس.

قبل إزالة المقبض أو المشغل من الصمام ، أو قبل إزالة مثبت المقعد من الصمام في وضع مسدود ، أغلق الصمام واخفض ضغط الخط.

لا تضغط على الخط بدون وجود مشغل مثبت على الصمام.

5.6المقاعد البديلة والأختام والأجزاء الأخرى متوفرة من الموزعين المعتمدين. اتصل بالموزع أو مندوب المبيعات للحصول على تفاصيل السعر والتسليم.

5.7عند استخدام أنبوب يكون معرفه أصغر من الحد الأدنى الموصى به للقطر الداخلي للأنبوب مع خلوص كافٍ ، يجب توفير حافة مشطوفة بمقدار 45 درجة في نهاية الأنبوب بحيث يمسح القرص.

6. 0 استبدال المقعد

6.1 راجع الشكل 1 للتعرف على الأجزاء.

6.2 مع وضع القرص (2) في وضع الإغلاق ، قم بإزالة الصمام من الخط.

6.3 ضع الصمام لأسفل مع وضع القرص (2) في الوضع المغلق وجانب تثبيت المقعد متجهًا لأعلى.

6.4 قم بإزالة مسامير لوحة RETAINER (16).

6.5 Carefully clean the seat area in the BODY ⑴ and SEAT RETAINER (15).

قم بإزالة المواد الغريبة والأوساخ وما إلى ذلك. افحص منطقة جلوس القرص بحثًا عن وجود شقوق أو خدوش.

6.6 With the DISC ⑵ is in the CLOSED position, place the new SEAT (13) on DISC (2), carefully centering it in the recess in the BODY (1).

6.7 ضع مثبت المقعد (16) بعناية في موضعه أعلى المقعد (13).

ادهن الخيوط برفق وقم بتركيب مسامير لوحة RETAINER (16).

7. 0 التعديلات الميدانية

Stem Seal Leakage 一 Should leakage occur at the stem seals, it may be stopped by retightening the GLAND NUTS (10) to the values.

ملاحظة: إذا تعذر إيقاف التسرب من خلال هذا الإجراء ، فإن أختام الساق تتطلب الاستبدال.

8 - 0 الأشكال

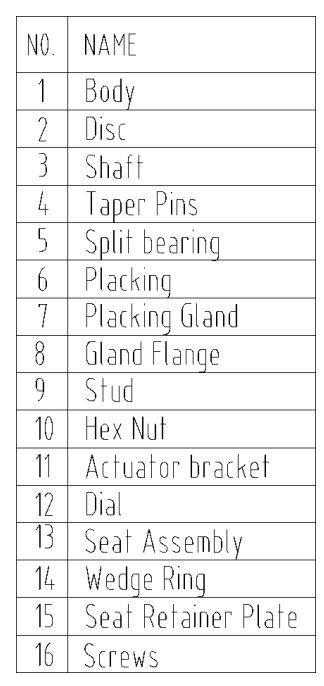

الشكل 1: DN 65-DN 300
