الميزات والفوائد

يوصى بتصميم صمام فراشة الإزاحة الثلاثي الجديد من Lotoke لتطبيقات تدفئة المناطق الروسية التي تتطلب عدم وجود تسرب موثوق به ، PN25 ، لحام بعقب ، ختم ثنائي الاتجاه في ظروف الماء أو البخار 270 درجة مئوية للعمليات الحرجة ، وعزل البخار ، ودرجات الحرارة القصوى داخل أنظمة التوليد المشترك (الحرارة والطاقة مجتمعة) ، المتوفرة في الكربون والفولاذ المقاوم للصدأ تم تصميم الصمامات من أجل المتانة لتوفير تكاليف وقت حياة منخفضة.

أكبر صمامات الفراشة الجديدة هي 1600mm التجويف الاسمي ، ويمكن تحديد صمامات الفراشة مع ختم معدني بالكامل لجعل ختم أفضل من ختم مغلفة (الفولاذ المقاوم للصدأ وختم الجرافيت) صمامات فراشة.

الهيكل والفوائد

مقعد عائم فريد من نوعه:

على عكس صمامات البحر الرقائقية ذات الوضع الجالس ، فإن صمام Un ique Float Float Sitting الجديد ثنائي الاتجاه الثلاثي وصمام الفراشة يضبط نفسه لتوزيع ضغط البحر l بالتساوي. ينتج عن المقعد العائم وحلقة الختم العريضة الداعمة للوجه SEAL أفضل للقضاء على دينغ الحاويات وتحسين الأداء.

الختم القابل للإزالة:

يمكن إزالة حلقة صمام الفراشة وختم صمام الفراشة الجديدة الثلاثية بسهولة عند تلفها عن طريق الخطأ ، ويمكن تجديد أجزاء الختم في وقت قصير ، ويقلل من وقت صيانة EQUIPMEN T.

الختم من المعدن إلى المعدن:

المقعد المعدني المصنوع بدقة وحلقة الختم دي الكبد موثوقة وإغلاق ثنائي الاتجاه في التردد العالي ، والضغط العالي وتطبيقات الخدمة الشديدة من بين أمور أخرى. يسهل تصميم المقعد المخروطي ذو الزاوية اليمنى السقوط البحري في خط البحر الذي يقل احتكاكا تقريبا.

تصميم ختم رمح مبتكر:

يسمح بالتحكم الفائق في الحافة الفائقة (ISO 15848) في ظل ركوب الدراجات الحرارية المتكررة ، ووقت التوقف المحتمل ل REDU CES.

ميزات التصميم

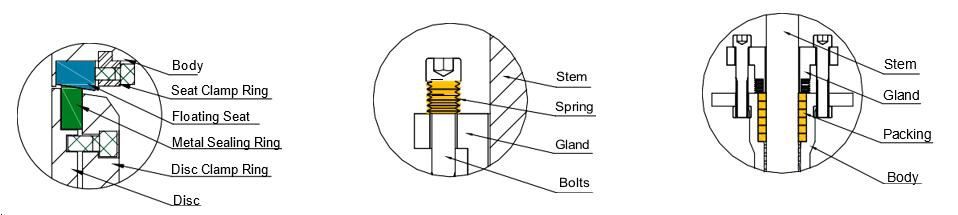

تفاصيل خاتم الختم

■ حلقة ختم القرص عبارة عن حلقة معدنية مزورة. عند الفتح الكامل ، لن يؤدي مسح الوسط بسرعة عالية إلى إتلاف الصمام ، مما يطيل عمر العمل.

تفاصيل ربيع الغدة

■ هيكل الختم الديناميكي يجعل ختم الطول م من التعبئة لتمديد فترة الصيانة الخالية من السينتينان.

تفاصيل التعبئة

■ نظام التعبئة مزيج من الأسماك ، مما يضمن الحد الأقصى لمعدل التسرب من الصمام ≤ 20 جزء في المليون.

ما هو المقعد العائم؟


الختم الإيجابي:حلقة مانعة للتسرب إلى المقعد.	الختم العكسي:مقعد الانخراط في حلقة الختم بعد الإزاحة المجهرية

نظرة عامة على المنتج

مواد البناء

• الهيكل: A105

• القرص: WCB/CF8M

• الجذعية: SS420/17-4PH

• المقعد: طلاء صلب F6a

• حلقة الختم: F316 طلاء صلب

نطاق الحجم

DN (مم)	NPS (بوصة)	ضغط
PN25
100	4	•
150	6	•
200	8	•
250	10	•
300	12	•
350	14	•
400	16	•
450	28	•
500	20	•
600	24	•
700	28	•
800	32	•
1000	40	•
1200	48	•
1400	56	•
1600	64	•
