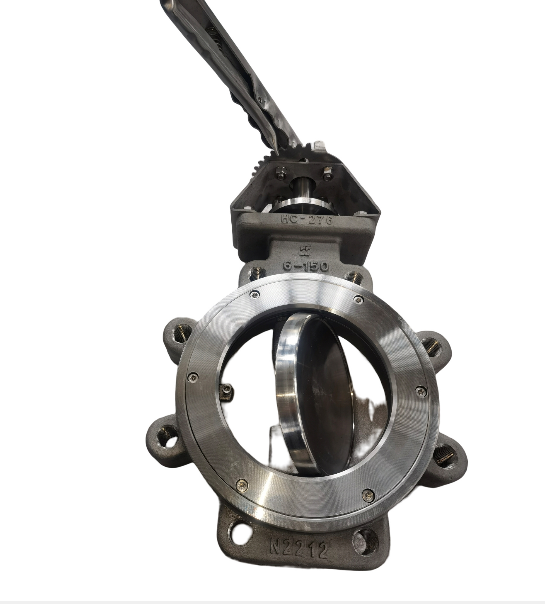

صمام الفراشة ذو المقعد الناعم عالي الأداء

يعتمد صمام الفراشة عالي الأداء Taitubv ذو الختم الناعم تصميمًا غريب الأطوار مزدوجًا لتحقيق وظيفة ثنائية الاتجاه 1: 1 صفر تسرب. عند نقطة البداية لمقعد الصمام ، تنتج لوحة الصمام الكروية اللامتراكزة تأثيرًا شبيهًا بالكاميرا ، والذي يمكنه سحب لوحة الصمام بعيدًا عن مقعد الصمام بدون عزم دوران زائد ، ولا تلامس لوحة الصمام مقعد الصمام. يقلل هذا التأثير من تآكل مقعد الصمام ، ويقلل من ظاهرة التشوه ، ويقلل من عزم التشغيل. عندما يتم إغلاق الصمام ، فإن هذا الإجراء الشبيه بالكاميرا يحول الحركة الدورانية للوحة الصمام إلى حركة خطية ، مما يدفع بشكل فعال لوحة الصمام إلى التلامس مع مقعد الصمام ، ويكون اتصال خط H بين لوحة الصمام ومقعد الصمام ملامسة للممسحة لضمان فعاليتها في حالة الختم ، تجنب تراكم الشوائب في الوسط.

تتوافق لوحة الصمام مع السطح المخروطي لساق الصمام ، ودقة المطابقة عالية. تحت حمولة كبيرة ، يمكن إغلاق لوحة الصمام بدقة ، ويكون الإغلاق موثوقًا به ، ويكون الختم مستقرًا.

1. يجمع مقعد الصمام بين مزايا PTFE والمطاط المرن ، وهو مقاوم للتآكل ويطيل من عمر خدمة مقعد الصمام.

2. يضمن جهاز تحديد موضع مقعد الصمام وتصميم أخدود جسم الصمام تحديد موضع مقعد الصمام بدقة وثبات. يستخدم محدد موضع مقعد الصمام ذو الوجه الكامل براغي عالية القوة ليتم توصيلها بجسم الصمام بطريقة متوازنة لضمان أقصى قوة شد لمقعد الصمام وضمان إغلاق طريق الأنبوب.

3. يتم إغلاق مقعد الصمام ذو الختم الموثوق به وقوة الدعم الجيدة بضغط وسيط خط الأنابيب. كلما زاد الضغط المتوسط ​​لخط الأنابيب ، زادت قوة الختم. تحت ضغط منخفض أو فراغ ، يمكن لهذا النوع من تصميم مقعد الصمام المعزز ، في حالة تخزين الطاقة الخاصة به ، أن يوفر أداء إحكام أفضل ، وينخفض ​​الضغط المتوسط ​​لخط الأنابيب ، وينخفض ​​تخزين الطاقة في المنشط وفقًا لذلك ، ومعقول وفريد ​​من نوعه يضمن التصميم عمر خدمة أطول للصمام ؛

4. يوفر قدرة إحكام الغلق في اتجاهين لوسائط خطوط الأنابيب ؛

5. مقعد الصمام نفسه لديه القدرة على التكيف الذاتي مع تغيرات درجات الحرارة المتوسطة وضغط خط الأنابيب ، وبالتالي تقليل تآكل مقعد الصمام ؛

6. مقعد الصمام سهل الاستبدال. ما عليك سوى إزالة أداة تحديد موضع مقعد الصمام ، بعد تشغيل لوحة الصمام إلى الوضع المغلق ، ضع مجموعة مقعد الصمام الجديد في أخدود جسم الصمام ، ثم استخدم أداة تحديد موضع مقعد الصمام لتوصيلها بإحكام بجسم الصمام. .

· التصميم: API 609

· وجهًا لوجه: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· نهاية الحافة: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· طرف اللحام التناكبي: ASME B16.25

اختبار: API598

آمن من الحريق: API607 / API6FA

· الحجم: 2 "~ 64" (DN100 ~ DN1600)

· الفئة: 150Lb ~ 1500Lb / PN6 ~ PN250

الاتصال: شفة مزدوجة / العروة / ويفر (لحام بعقب حسب الطلب)

· التشغيل: يدوي / ترس دودي / مشغل هوائي / مشغل كهربائي

· درجة الحرارة: -60 درجة مئوية إلى -180 درجة مئوية

· التطبيق: فصل الهواء / بخار / منصة بحرية / مواد كيميائية / زيت&أمبير ؛ غاز / كهرباء حرارية شمسية

الجسم: فولاذ كربوني (WCB ، LCB ، WC6 ، WC9 ، C5) /

· الفولاذ المقاوم للصدأ (CF8 ، CF8M ، CF3 ، CF3M) /

· الفولاذ المقاوم للصدأ على الوجهين (4 أ ، 5 أ ، 6 أ) /

· سبيكة Hastelloy (N-12MV ، CW-12MW ، CW-2M) /

· سبيكة Inconel (CY-40 ، CW-6MC) /

· سبيكة Monel (M35-1) / Monel 400

· سبائك الألومنيوم البرونزية (C95400 ، C95500 ، C95800 ، AB2C)

· القرص: الفولاذ المقاوم للصدأ (CF8 ، CF8M ، CF3 ، CF3M) /

· الفولاذ المقاوم للصدأ على الوجهين (4A ، 5A ، 6A) سبيكة Hastelloy (N-12MV ، CW-12MW ، CW-2M) /

· سبيكة Inconel (CY-40 ، CW-6MC) /

· سبيكة مونيل (M35-1) /

· سبائك الألومنيوم البرونزية (C95400 ، C95500 ، C95800 ، AB2C)

· الجذعية: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· مقعد الجسم: PTFE / RPTFE
